視頻1分40秒以前：含ALC電路的主機測試，輸入信號波動時，技術指標不變。

視頻1分40秒以后：不含ALC電路的主機測試，輸入信號波動時，技術指標隨著信號波動變差。

如下圖,信號慢慢變到不能正常通話：

圖1輸出功率為10dBm：覆蓋效果最好，輻射最少。含ALC電路主機固定為本指標工作。

圖2輸出功率為13dBm：無ALC電路，輸出隨著環境的變化而變化。

圖3輸出功率為16dBm：無ALC電路，輸出隨著環境的變化而變化。

圖4輸出功率為19dBm：完全不能通話，輻射最大。無ALC電路，輸出隨著環境的變化而變化。

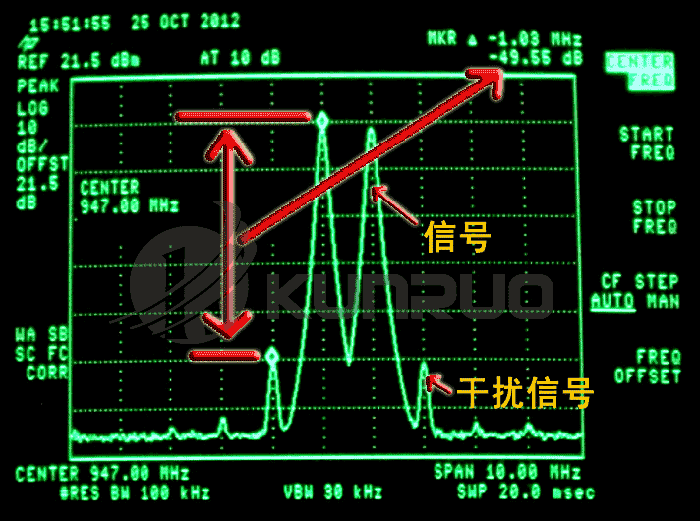

1、如下圖，信號與干擾信號的差為-49.5dB.即三階互調指標為-49.5dB.

本信號質量，信號經過放大后，2格信號一般還能正常通話。(含自動電平控制電路的主機，三階互調一保證在-45dB到-50dB左右)

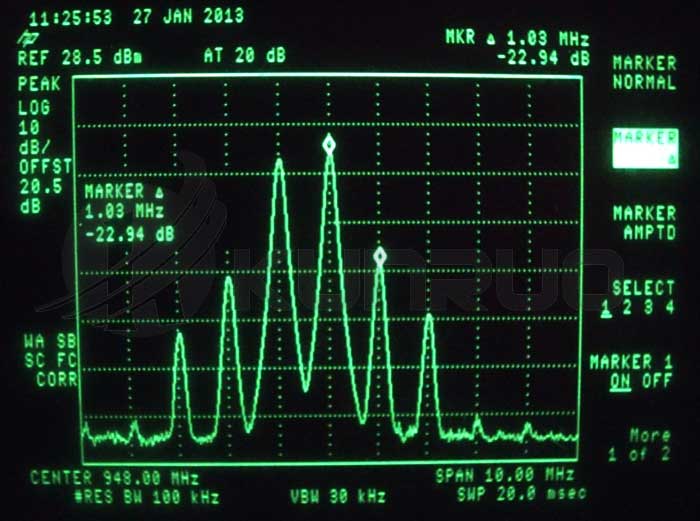

2、如下圖，信號與干擾信號的差約為-23dB.即三階互調指標為-23dB.

本信號質量，信號經過放大后，一般信號少一格還能正常通話。

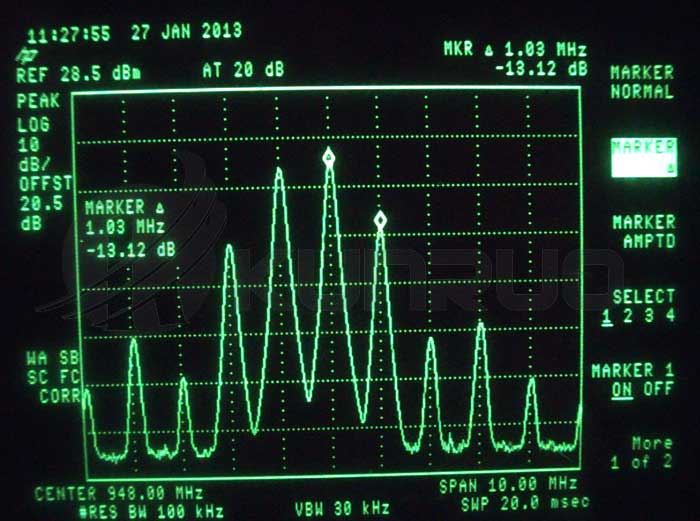

3、如下圖，信號與干擾信號的差約為-13dB.即三階互調指標為-13dB.

本信號質量，信號經過放大后，信號滿格還能正常通話。

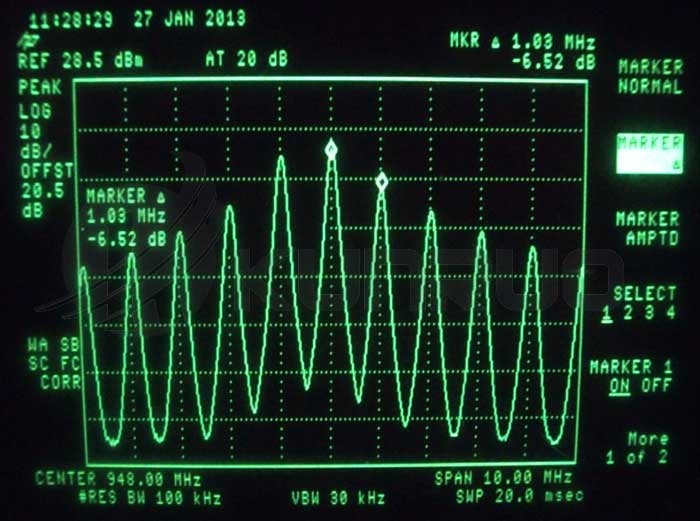

4、如下圖，信號與干擾信號的差約為-6.5dB.即三階互調指標為-6.5dB.

本信號質量，信號經過放大后，滿格信號都不能正常通話。

本圖狀態放大器對四周對基站都會產生嚴重干擾。

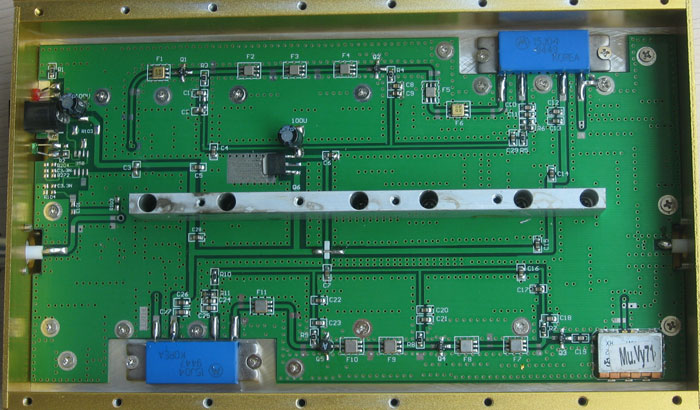

如下圖:此圖做工在無品牌產品中算中上。

放大電路只是單純的，雙功器，濾波，功放，雙功器。會畫電路圖的人都能做出來的產品，不需要技術，

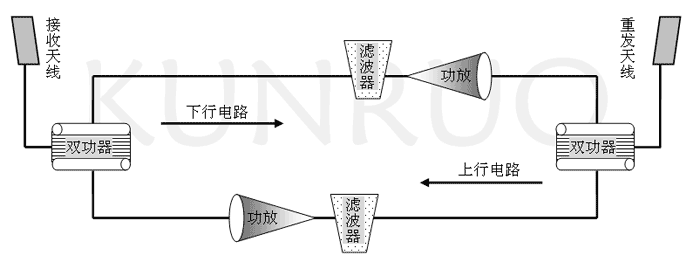

原理如下圖（只放大，沒控制）
