我司，根據國內信號的環境，量身定做器件等，成功在保證指標的條件下，主機功率達到23dBm(200mW)增益達到70dB。指標與覆蓋效果能與GSM900主機相媲美。
簡要介紹
設計之初考慮到了外貿需求的小巧,在設計和器件選擇上下功夫單主機包裝重量小于1.0KG。
擁有完整的信號監視和控制系統。安裝后輸入信號正常不會出現滿格或者三格打不出電話的情況。
主機內部指標全自動控制，用戶不用擔心主機的工作狀態，萬一出現指標惡化的情況Work燈會常亮告警。
我公司手機信號放大器特點：
1、好的信號隔離：

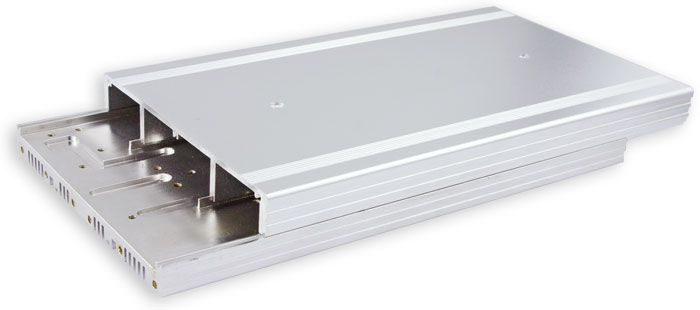

兩鋁材的結合，將主機分成三個屏蔽盒。 剛好將上行，下行，雙工器三股信號隔離。 大大降低了主機內部信號互串產生自激干擾
2、電路齊全，高隔離度。干擾小，抗干擾能力強。
|
|
3、低功耗/省電：

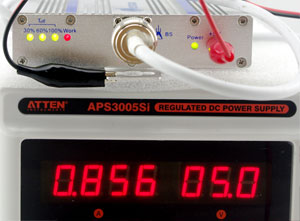

采用5V中的低功耗的器件.如左圖上下行同時工作:5.0V×0.86A = 4.3W
（電壓V×電流A=功耗W，可用萬用表測試對比）
|
4、高穩定性,完整的信號質量控制系統。
主機輸出達到100%時室外信號再增30dB時同樣最佳狀態工作

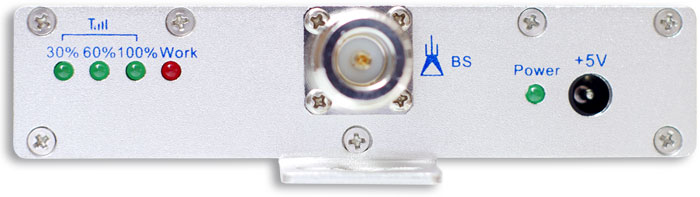

5、實用的信號監視系統。
信號燈：亮了正常（功能：主機輸出功率強度的檢測）
信號達到主機最佳輸出功率的30%時亮1個燈，60%時亮2個燈，100%時亮3個燈
工作燈Work：手機工作時亮才正常 （功能：手機發射信號的檢測，安裝故障的檢測，主機自激檢測）
檢測到有手機工作時亮。手機未工作時亮 代表主機安裝不正?；蛘咧鳈C異常。
如果Work燈亮：大部分情況是室內天線發出的信號讓室外天線接收到了，請調整好內外兩天線的距離或者位置。
電源Power:接通電源后燈亮。
BS：（基站Base Station）連接室外天線。
MS：（移動站Mobile Station）連接室內天線。
技術指標：
| 技術指標-(詳細介紹點擊左側指標名稱) |
| 頻率 |
1710-1785MHz;1805-1880MHz |
| 型號 |
KD20（國際通用） |
KD23（國內專用） |
| 輸出輻射功率 |
20±1dBm (100mW) |
23dBm±1dBm (200mW) |
| 增益 |
65±1dB |
70±1dB |
| 耗電量 |
4.3W（超低功耗） |
| 尺寸 |
190*110*25 |
| 包裝重量 |
<1.0kg |
| ALC |
自動控制30dB信號浮動 |
| 約覆蓋面積 |
0-2000㎡ |
| 約帶內天線數 |
1-8個 |
|
| 三階互調 |
>45dBc |
| 帶內波動 |
≤6dB |
| 阻抗 |
50Ω |
| 駐波 |
≤1.8 |
| 噪音系數 |
≤5dB |
| 雜散發射 |
9KHz--1GHz: ≤-36dBm/100KHz
1GHz--12.75GHz: ≤-30dBm/1MHz |
| 延時 |
≤5μs |
| 接頭 |
N |
| 電源 |
輸入：AC100V-240V
輸出：DC5V /3A |
安裝提示：——(>>>點擊查看安裝參考圖)——(>>>點擊查看工程配件)
提示：
信號質量差的手機信號放大器不光自己有時滿格信號打不出電話，更影響了周圍的信號環境，安裝面積越大影響越嚴重，對基站的干擾也會更大。數量少，基站能承受，數量多了問題就大了。
