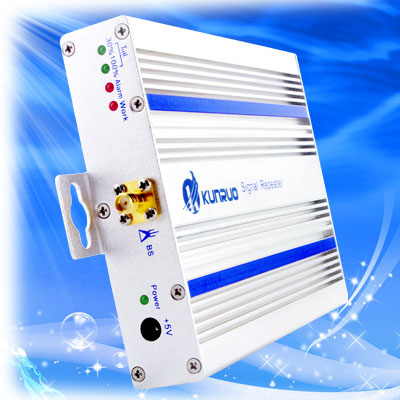

坤若家用手機信號放大器KG13

KG13雖然為我公司最低端的一款產品，但是沒有省去質量控制相關電路，上下行含自動電平控制和低噪聲放大電路，屬于小面積放大器中最高端的一款產品。KG13的出現，也代表著我公司徹底放棄最低端最簡易的手機信號放大器的市場。與其它同類產品對比在擁有更好質量信號的同時，增加了Alarm告警信息燈，只要指標有變差的可能，指示燈就會亮起，Alarm燈不亮，就不會對周圍的信號環境產生干擾。

KG13需要自己接線可配SMA轉F接頭》點擊進入》》編號10

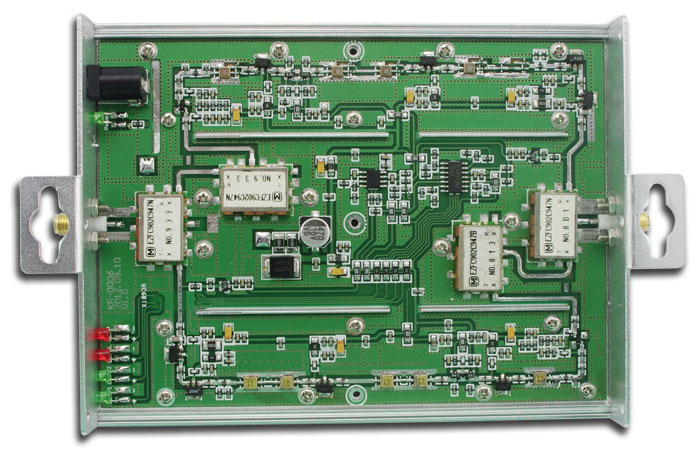

外殼內部結構圖:

兩鋁材的結合，將主機分成三個屏蔽盒。剛好將上行，下行，雙工器三股信號隔離。大大降低了主機內部信號互串產生自激干擾

如上圖：

1、上下行都帶低噪放大電路。如果沒有此電路，噪聲系數指標就會非常差。噪聲系數是干擾基站最重要的指標，會讓基站的覆蓋范圍變小。主機如果沒有此電路20mW的主機還不如10mW的主機覆蓋效果好。此電路在放大器中是非常重要的。因為器件較貴調試難度相對大很多放大器省掉了。此電路必須位于第一級放大，四個腳的器件為主器件。

2、上下行都帶自動電平控制(ALC)電路。本電路非常重要，保證主機的穩定輸出。因為器件都有最佳的工作范圍，主機如果沒控制,在不同的環境器件很容易工作失常，滿格信號通話不正常就是典型的結果；室外的波動也大大降低了主機的壽命，用幾個月后效果就不行了就是典型的結果。

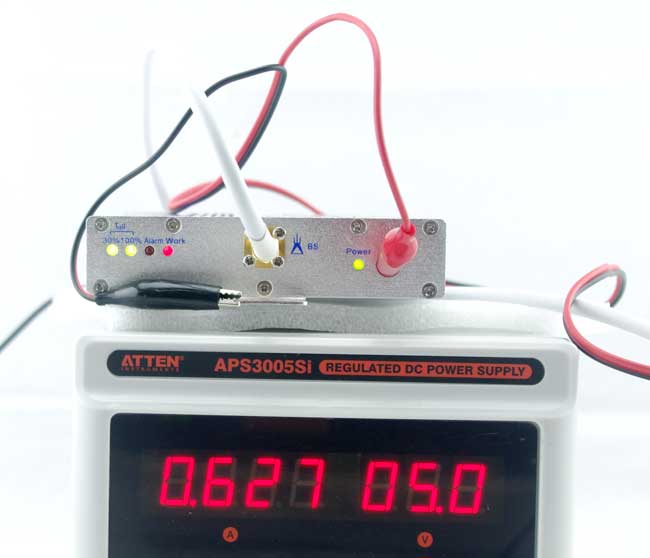

如上圖：上下行同時工作時0.63A*5V=3.15W。

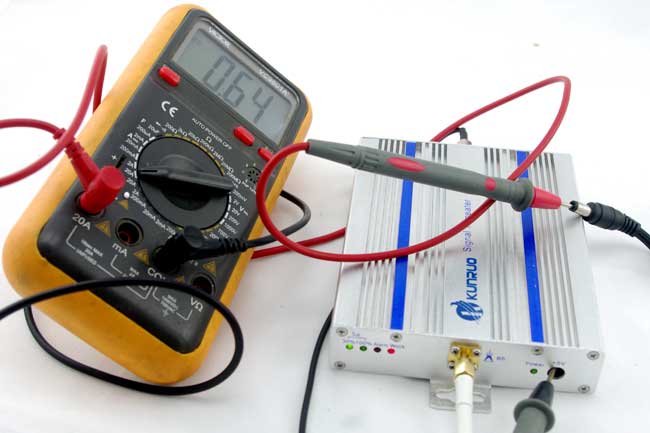

萬用表測試功耗方法：(可用此方法自己測試)

萬用表調整到測試電流項后。將正極插入電源插頭中心，電源插頭的外芯與主機外殼連接，將萬用表的另一根線連接主機電源接頭的中心軸。

電流A*電壓V=功耗W。

測試結果：KG13功耗低于同類產品約1-3倍。

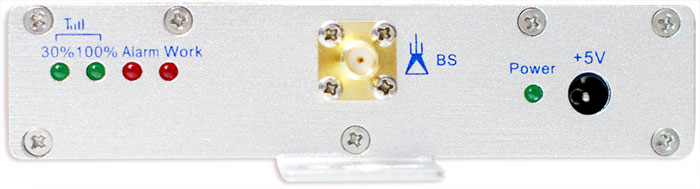

 信號監視系統

信號燈：亮了正常（功能：主機輸出功率強度的檢測）
30%亮?xí)r：一般可保證一個小房間正常使用。
100%亮?xí)r：一般城中村可覆蓋一層，金屬防火門可穿透一層。）

告警燈Alarm：亮了不正常（功能：主機指標監控）
此燈亮?xí)r，主機同樣可以工作，只是主機偏離了最佳的工作狀態。因增加自動電平控制(ALC)電路，告警的機率非常小。

工作燈Work：手機工作時亮才正常（功能：手機發射信號的檢測，安裝故障的檢測，主機自激檢測）
檢測到有手機工作時亮。手機未工作時亮 代表主機安裝不正?；蛘咧鳈C異常。
如果Work燈亮：大部分情況是室內天線發出的信號讓室外天線接收到了，請調整好內外兩天線的距離或者位置。

電源Power:接通電源后燈亮。
BS：（基站Base Station）連接室外天線。
MS：（移動站Mobile Station）連接室內天線。

技術指標：

KG13不管從電路設計，還是外觀設計，都可以看出是精心為小面積/家用用戶打造的一款產品。

信號質量差的手機信號放大器不光自己有時滿格信號打不出電話，更影響了周圍的信號環境，安裝面積越大影響越嚴重，對基站的干擾也會更大。

--------------

哪KG13與網上其它便宜主機，有什么優勢呢？

答：信號質量好，主機性能更穩定，干擾相對更小，根據信號燈指示安裝更方便面。上面的詳細說明已經回答了這個問題。
