導航：（點擊進入相應方案）

1、————家用，小辦公室安裝

2、————現實復雜環境的安裝

3、————城中村安裝

4、————室內定向安裝

5、————室外安裝

6、————電梯安裝

7、————隧道長距離安裝

8、————KTV等環境，多臺放大器安裝

.

---

提示：所有圖片點擊可放大。

---

.

1、家用，小辦公室安裝。

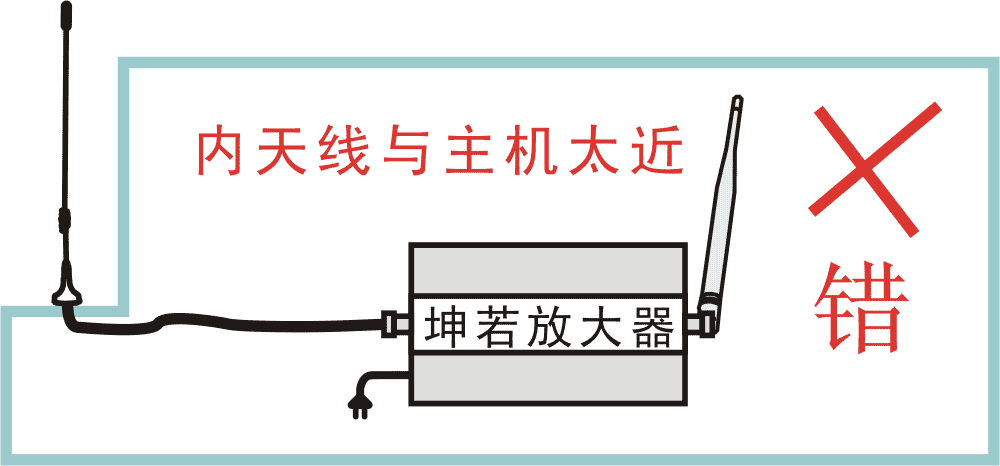

本安裝方式最方便，也可以使用，但效果會大打折扣。內天線所發出的信號會穿透主機外殼，對器件產生干擾，覆蓋效果變差。

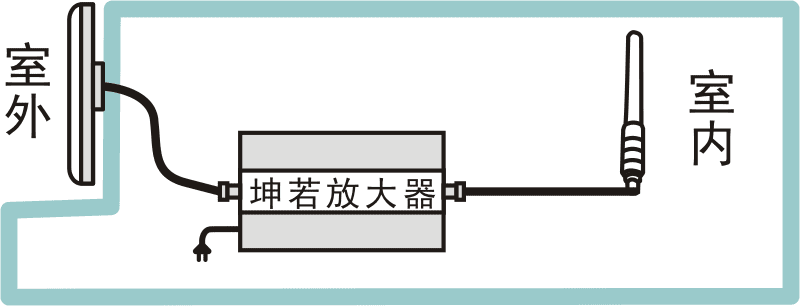

平板天線+鞭狀天線

本安裝方式，最推薦使用。平板天線在室外，美觀不影響市容，指標也很好，和棒狀小天線搭配很好包裝，快遞費用低。

---

2、現實復雜環境的安裝。

天線根據實際情況選擇，圖只是說明可以利用功分器和耦合器這樣布線。

在現實的安裝過程中，根據實際情況，怎么省線怎么安裝。

---

3、城中村安裝。

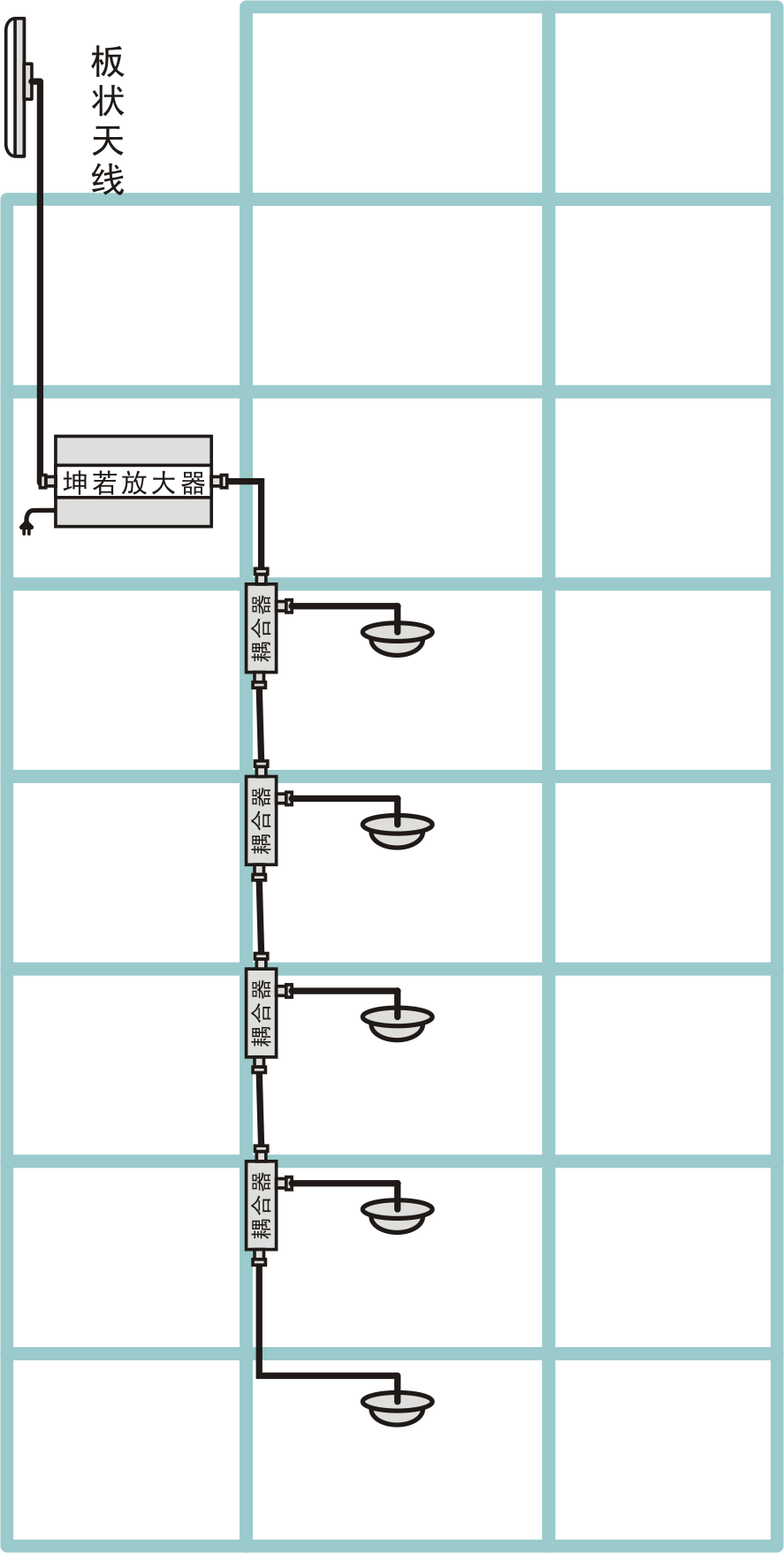

1、圖1：在損耗充許的情況下（最后一個天線大約能保證6dBm的功率最好）。本安裝方式布線最方便。

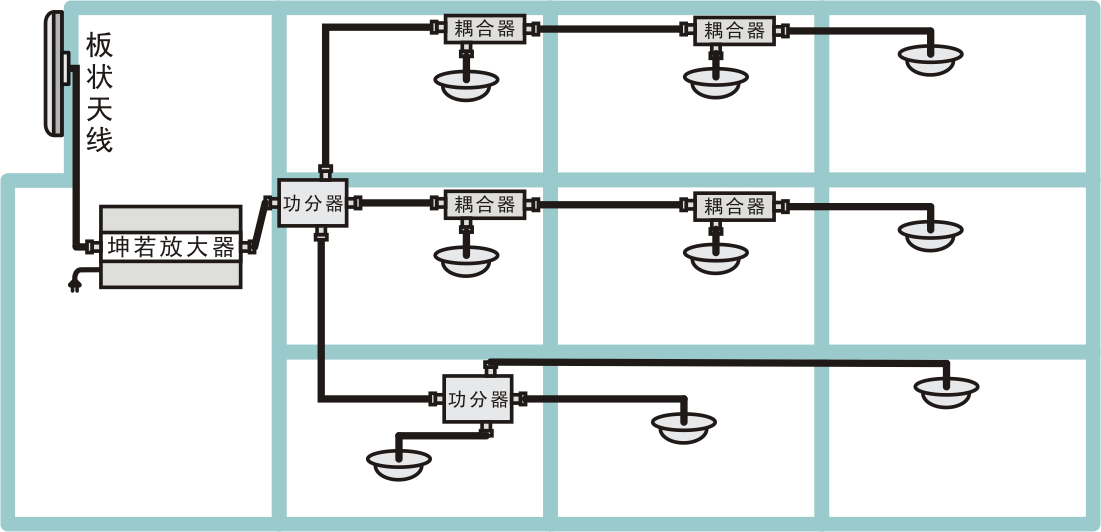

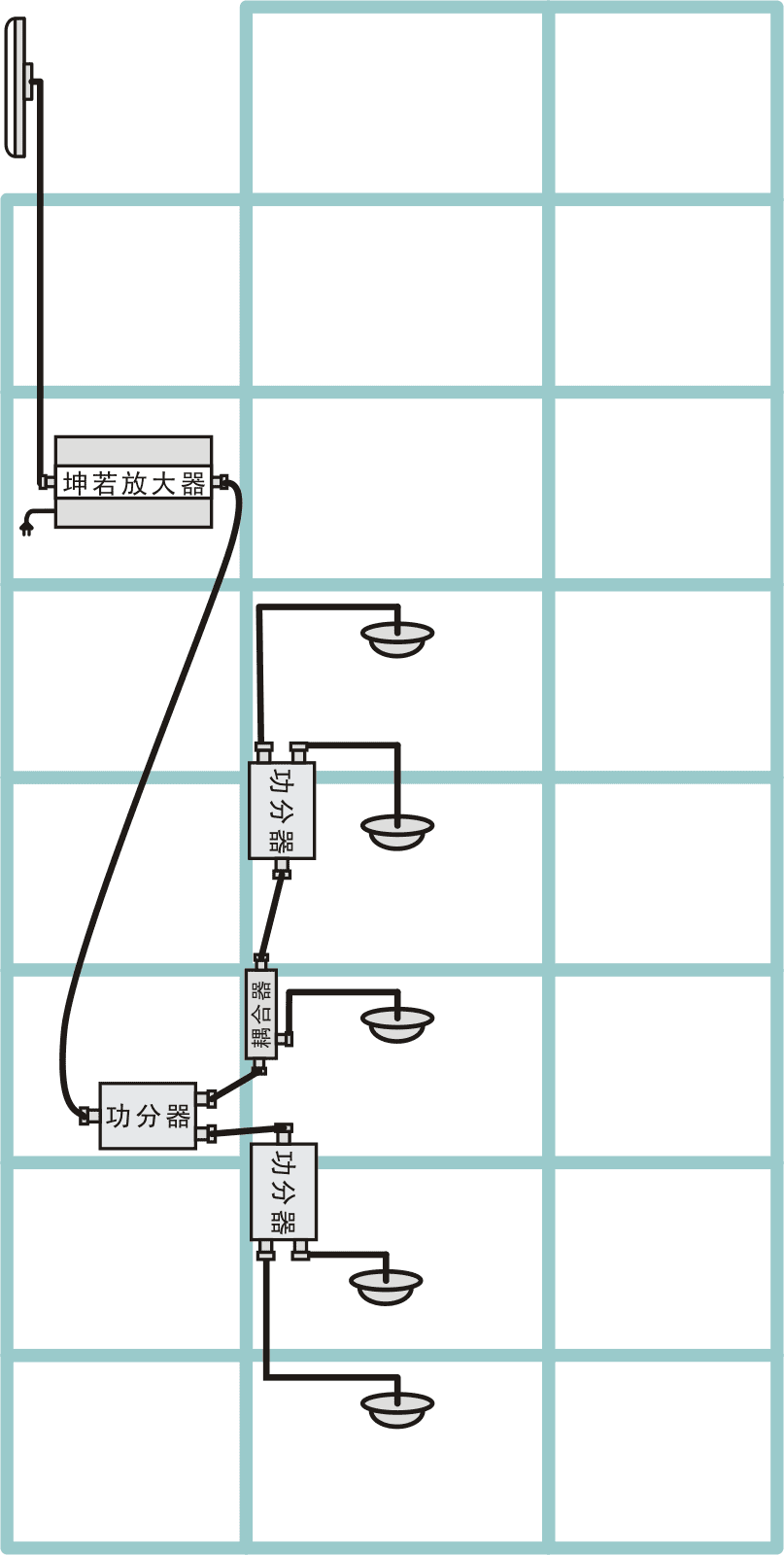

2、圖2：功分器與耦合器的結合。本方式掌握到家，就是安裝高手。

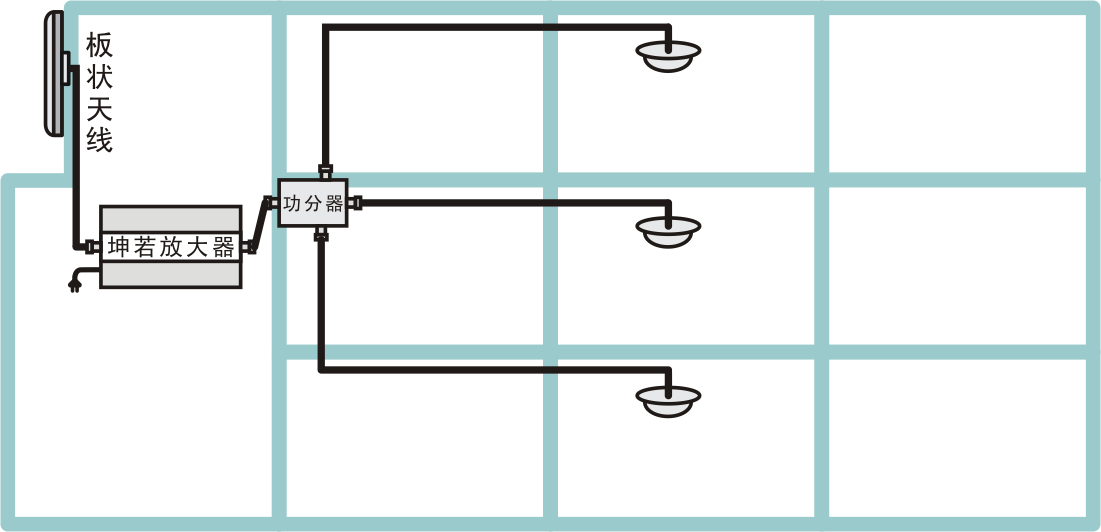

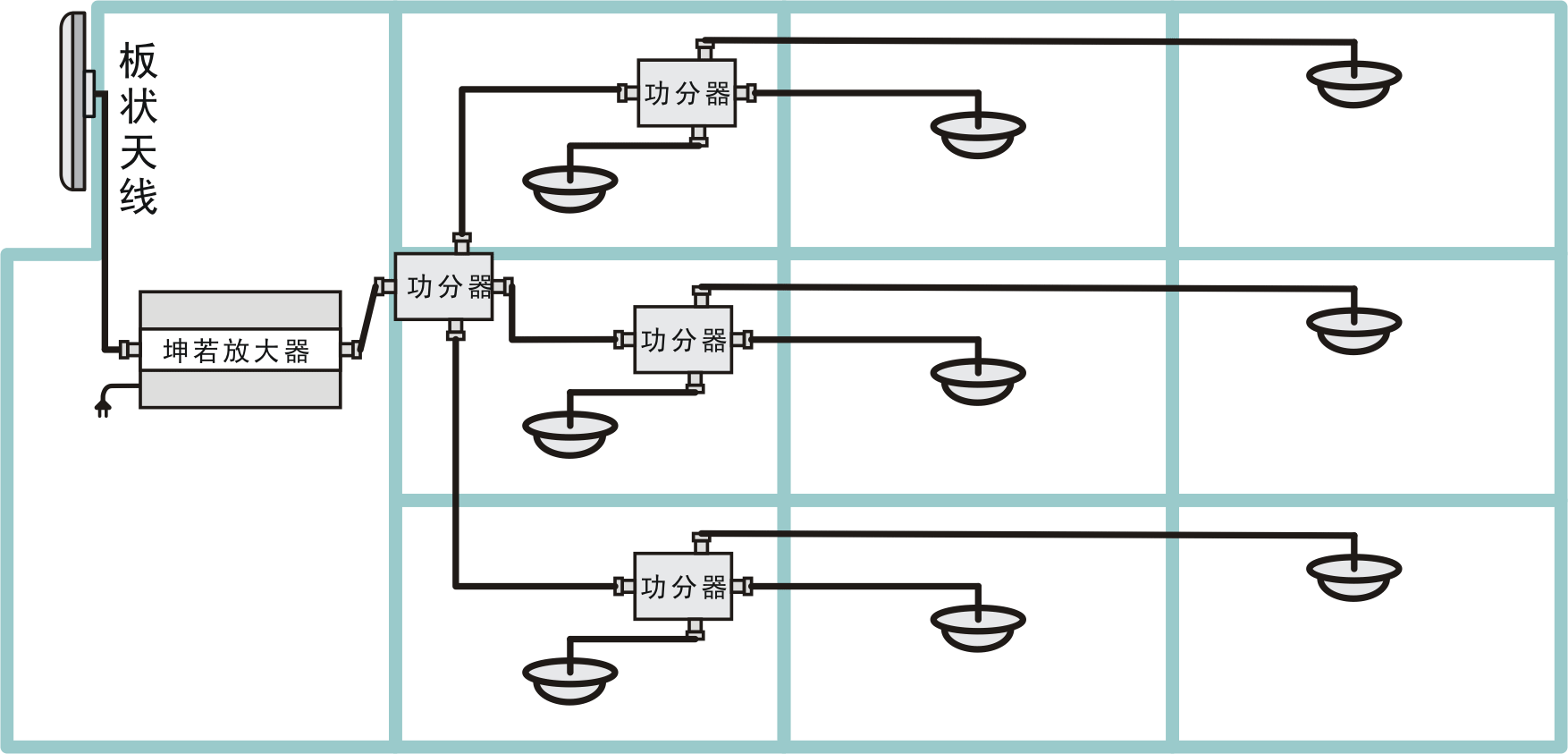

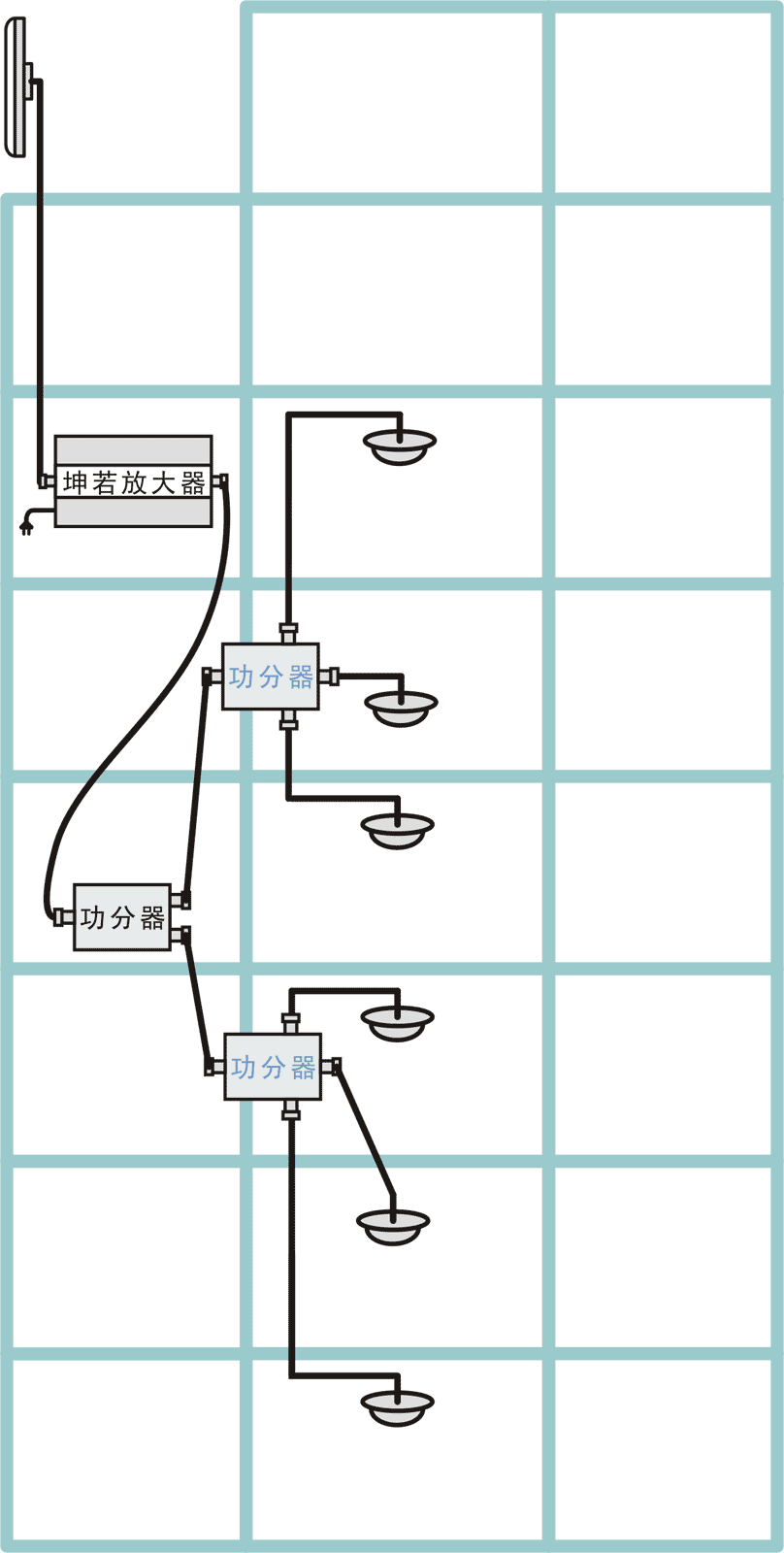

3、圖3：全功分器。本方式每層信號強度可以保持比較均勻。

——

---

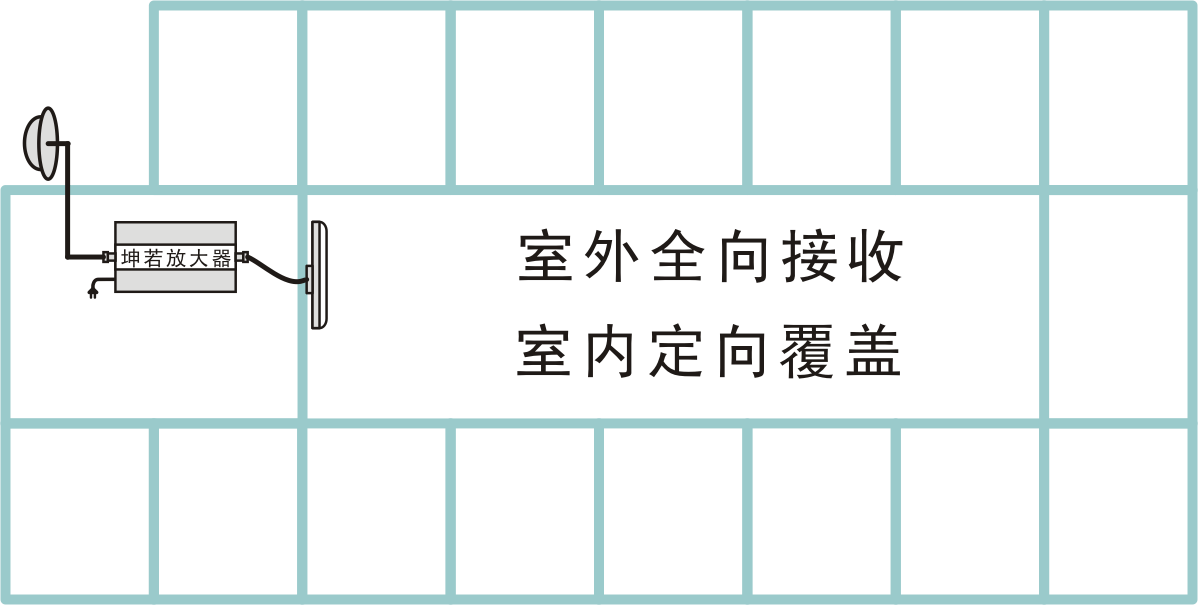

4、室內定向安裝。

當室外信號足夠強時，內天線也可以當外天線使用，城市環境室外信號非常強一般可不使用定向天線。室內成長方向時可使用室外天線作定向覆蓋。 室外常用定向天線的原因：信號是從一個方向來的，信號稍弱時也可以更好的接收。 室內采用定向天線，可讓信號向一個方向有更遠的覆蓋。

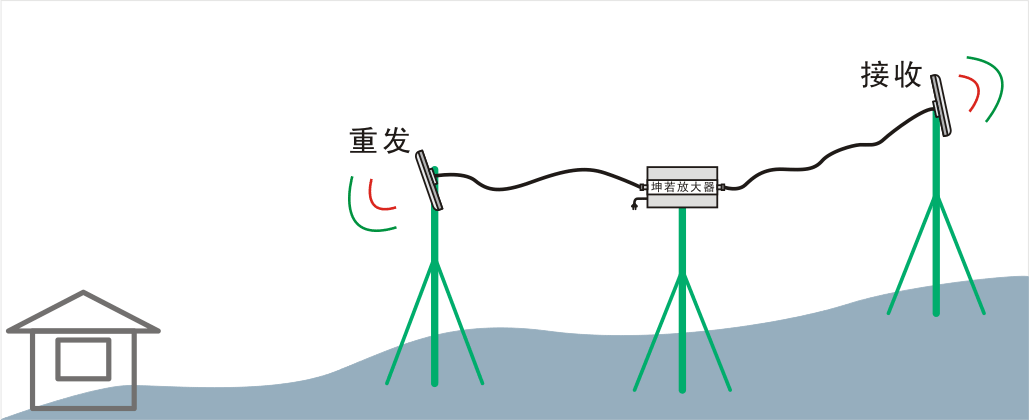

5、室外安裝。

在城市以外的很多環境，室外百米以外才有好信號，這時不可能拉很長的線到室內，線太長信號損耗完了。

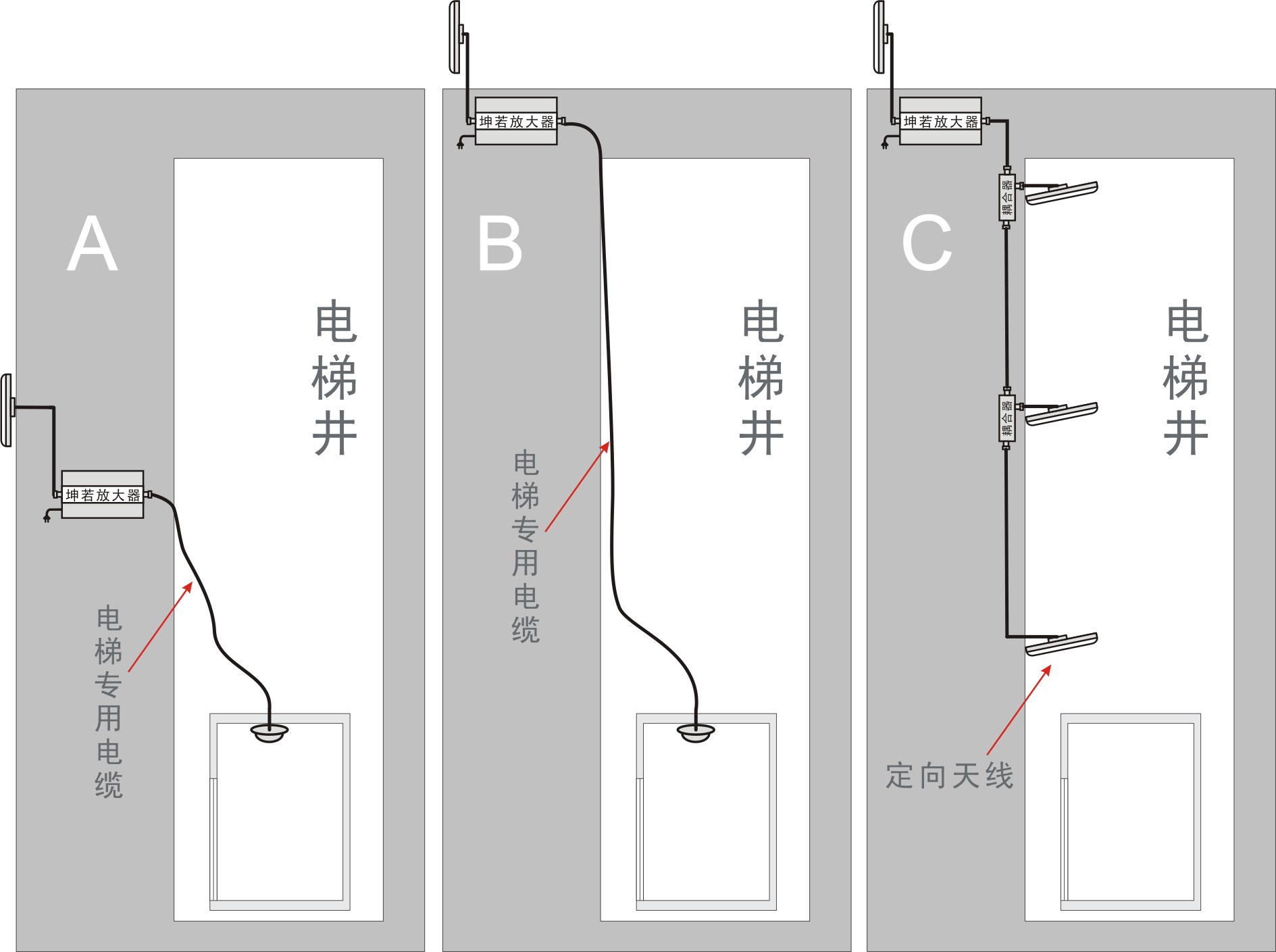

6、電梯安裝。

電梯安裝，如果天線直接接電梯需使用專用電纜。井內天線需要使用定向天線，將正面對準電梯。C方案如果樓層太高可在線路中再增加一臺主機。

7、隧道長距離安裝。

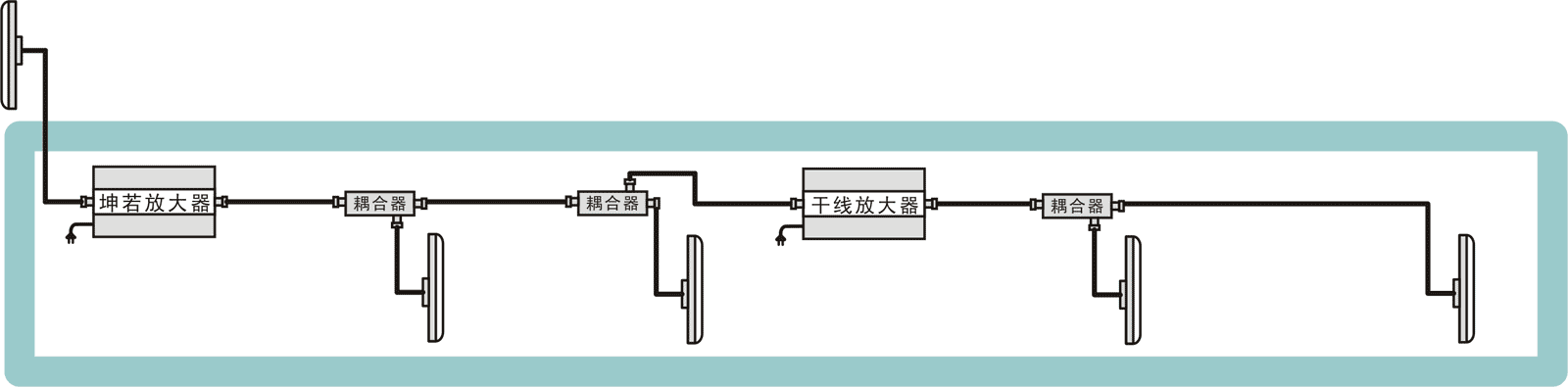

在隧道這樣的長距離不方便增加主機的環境，可以線路上串聯一臺主機。此安裝方式兩臺主機指標都要高，第二臺主機增益要降低在40dB左右。

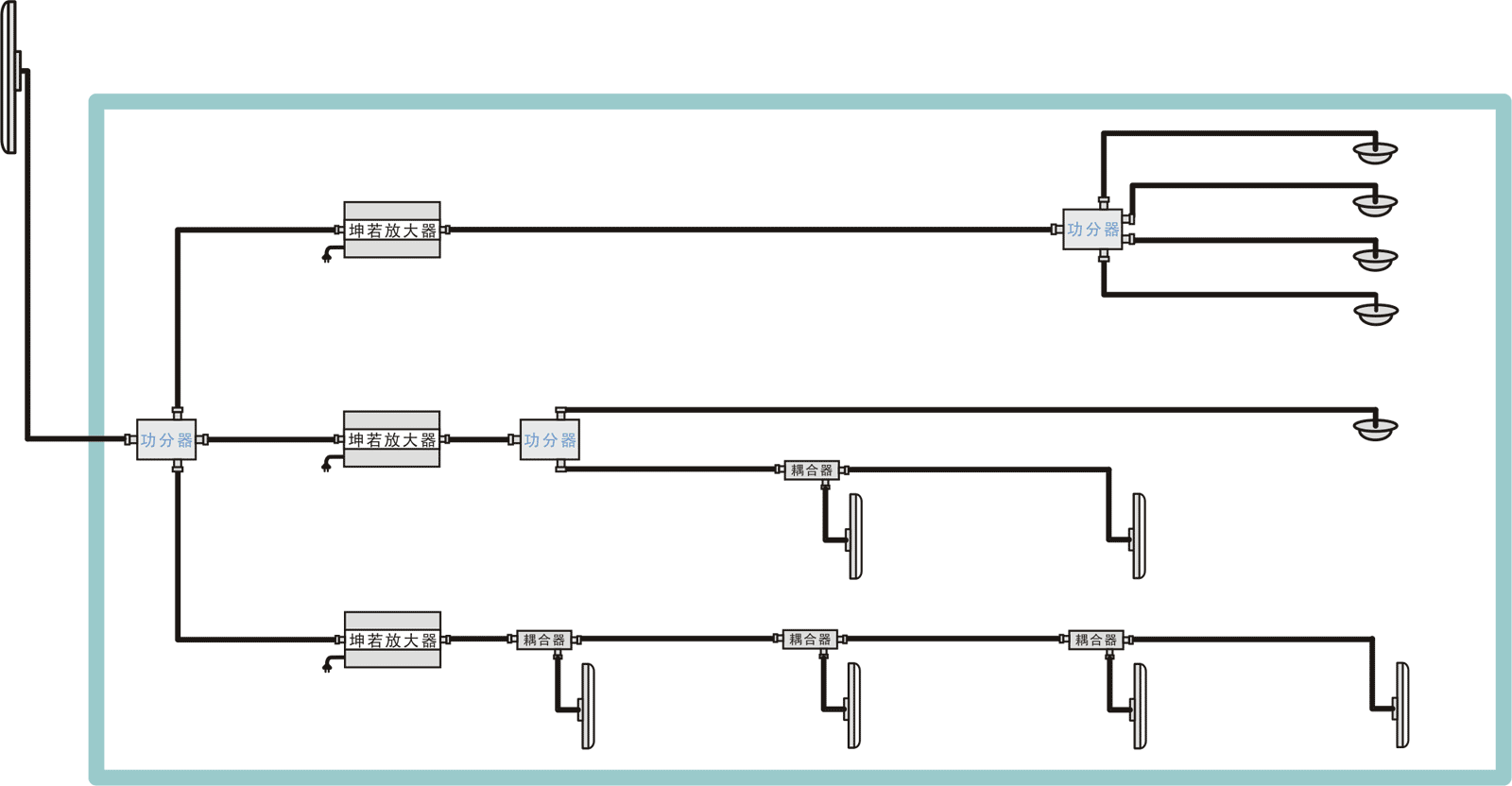

8、KTV等環境，多臺放大器安裝。

同一地點，安裝多臺手機信號放大器時，室外應該共用一個外天線，室外天線太多容易相互干擾。
