手機信號放大器安裝——50-5同軸電纜，壓接頭制作方法。

.

.

手機信號放大器阻抗為50Ω，所以50Ω電纜才是放大器的標準電纜。

相同的阻抗搭配駐波等指標更好，放大器的信號質量更好。

一、視頻

-------

.

.

二、圖文

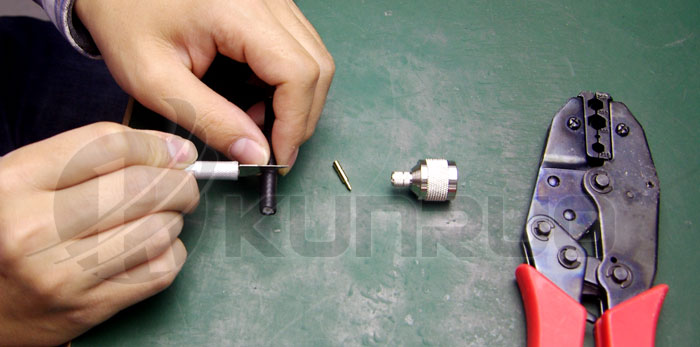

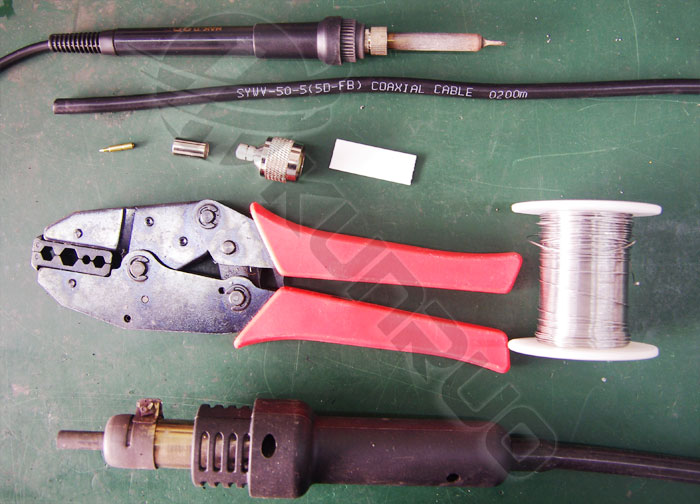

1、所需工具：壓線鉗，小刀，烙鐵，焊錫絲，熱縮管(可用電膠帶替代)

2、熱縮管和壓接套管套上后，用小刀切去保護套約18mm。

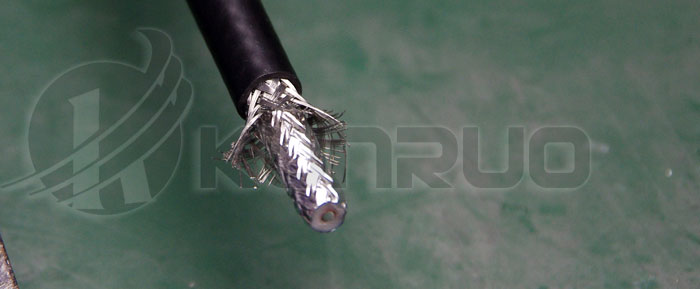

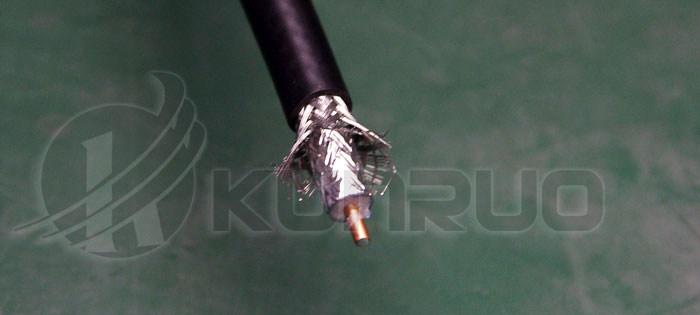

3、外導層網，留下長度 約10mm

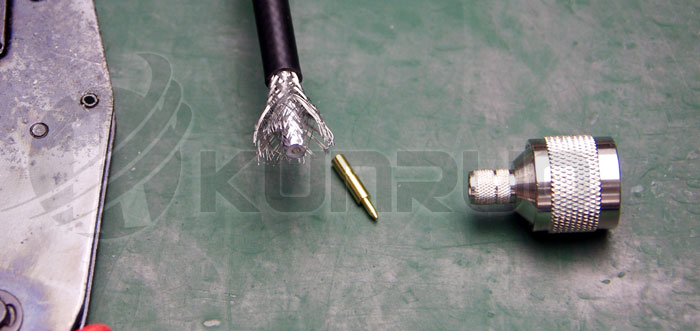

4、切去絕緣體約5mm，銅芯露出約5mm。

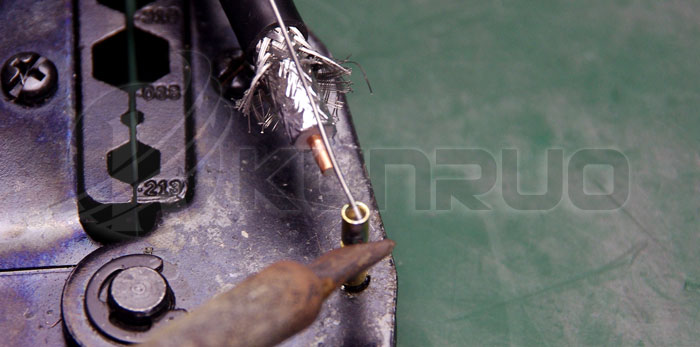

5、將接頭的針孔注入焊錫。

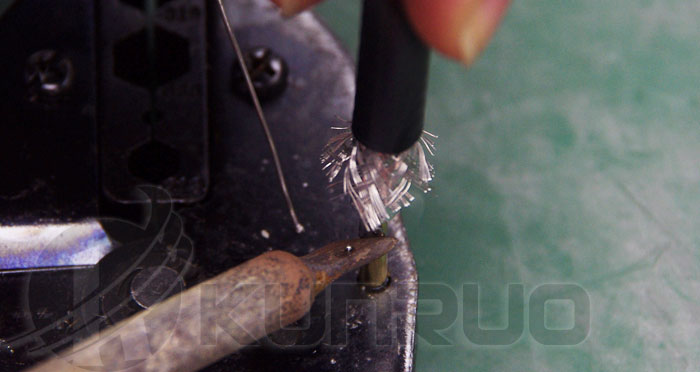

6、焊錫未凝固前將電線的銅芯插入接頭的銅針孔。

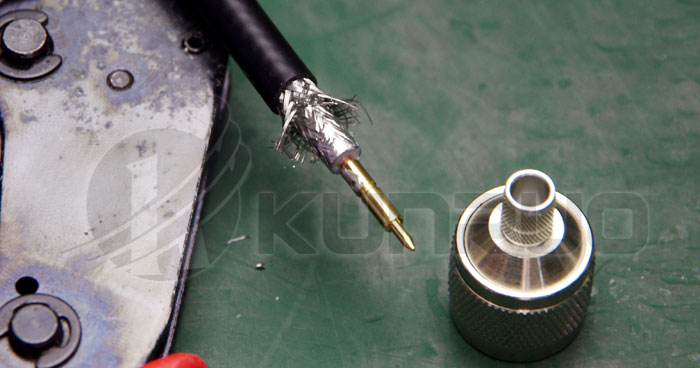

7、完成后效果。如果銅針上焊錫過多，則用小刀削平。

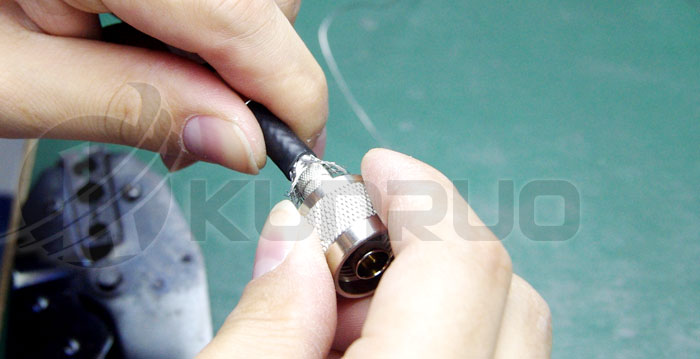

8、將接頭套上電纜，電纜的外導層網置于接頭的外面。

9、套上接頭自帶的金屬壓接套管。

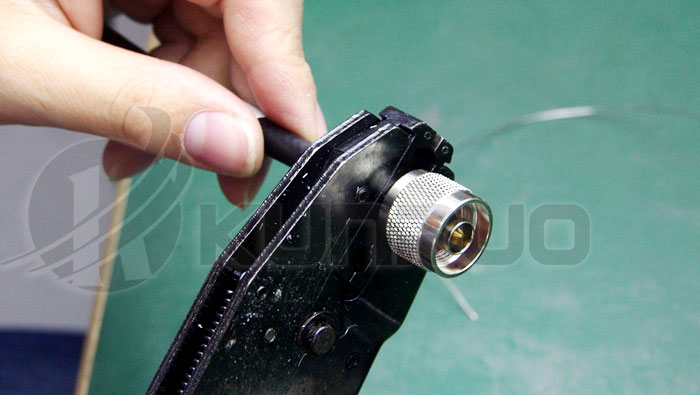

10、用壓線鉗緊壓 壓接套管。

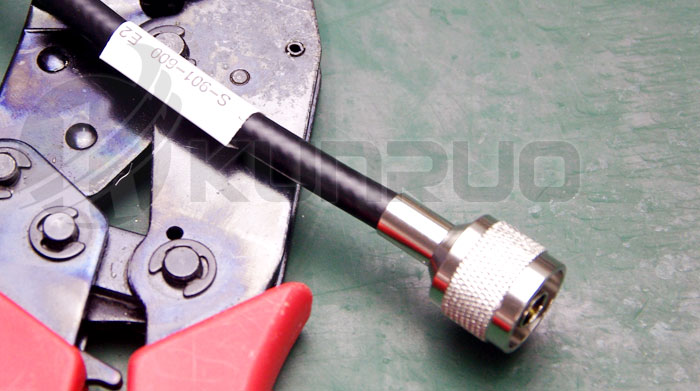

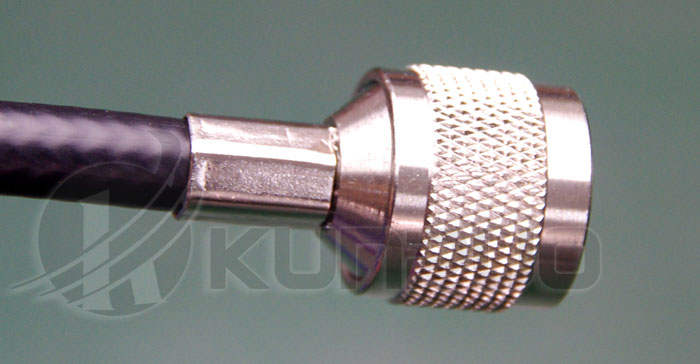

11、壓接后的效果。

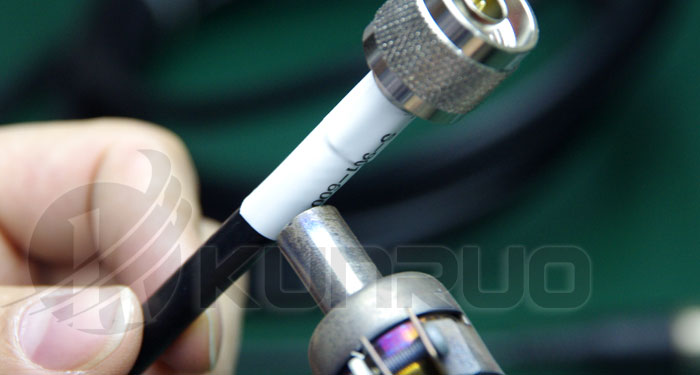

12、套上熱縮管，并加熱，更好的保護接頭（無熱縮管可用電工膠帶替代，也可使用打火機加熱）。

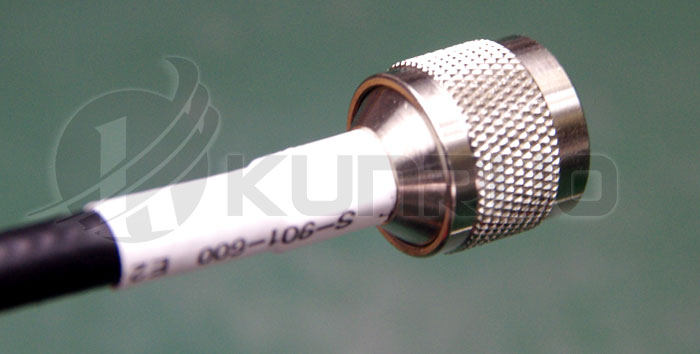

13、大功告成。
