手機信號放大器原理

..

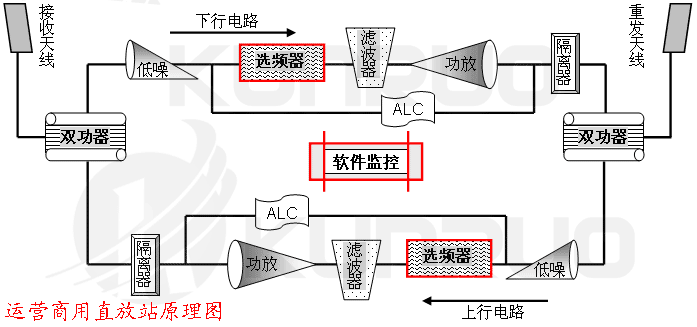

一、運營商招標設備原理圖：

.

原理分析：

1、選頻器：也叫中頻聲表，用于頻率的選擇。如：移動的直放站，不放大也不干擾聯通的直放站，就需要通過中頻聲表而實現。

詳解：如:GSM900MHz的頻率，上行890-915MHz，下行935-960MHz，上行與下行，都是25M的帶寬。采用中頻聲表，可只放大其中的任意1M信號（如：890.2-891.2MHz,935.2-936.2Mhz),也可以是幾M，或者是全頻25M信號。中頻聲表對精確度的要求，為調試過程中，最難的一部分。中頻聲表，有良好的抑制功能，相隔1MHz以外的頻率幾乎不會有任何放大與干擾，缺點為噪聲系數過大。

2、軟件監控：為了方便管理，專業直放站裝置軟件，可通過機房統一管理，通過軟件調試設置設備的工作效果。需要專業人員開通直放站。

優點：帶外抑制好，在國內GSM900和CDMA800可以同時安裝，方便集中管理，適合于運營商。

缺點：價格貴，開通復雜。

.

.

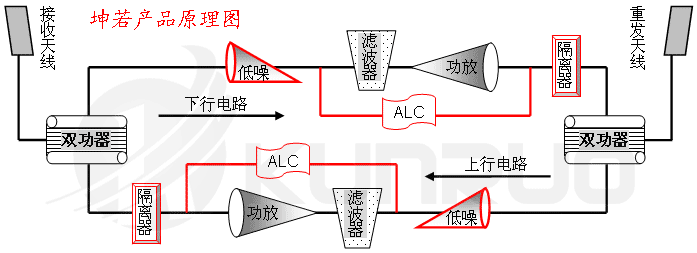

二、坤若產品原理圖

..

坤若手機信號放大器系列，去掉了，選頻器，不需要只放大移動，也不需要只放大聯通。移動聯通一起放大就不需要選頻率。去掉了復雜的軟件控制系統，這些軟件系統是與運營商的網絡配套使用，并且很復雜，對普通用戶是個負擔。

原理分析：

1、低噪：控制噪聲系數指標，測試結果，上行的噪聲系數約2dB,遠大于招標的5dB要求。

2、ALC：自動電平控制系統，當主機達到滿功率的工作狀態時，室外再增加30dBm的信號強度，手機信號放大器還能保持最佳工作狀態。

3、隔離器：增加上下行信號隔離度，讓信號向指定的方向更好流動。坤若商用產品2-4個隔離器不等。

優點：信號質量與招標設備相當，價格較低，安裝方便，適合普通用戶。

缺點：在國內GSM900和CDMA800不可以同時安裝。

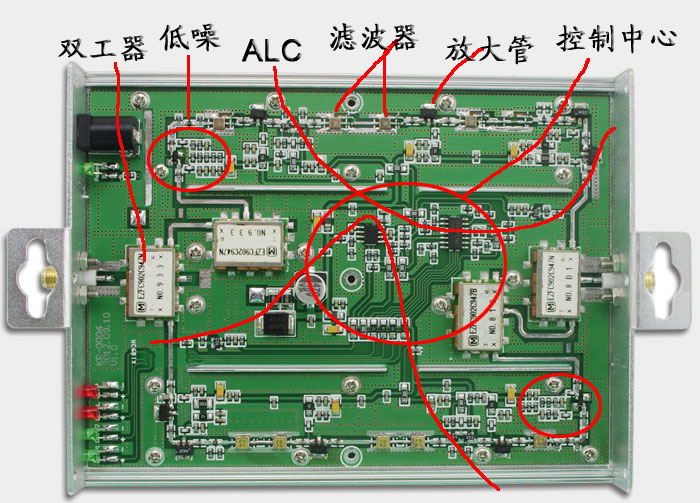

如下圖：為坤若最簡單的一款產品，KG13。

.

.

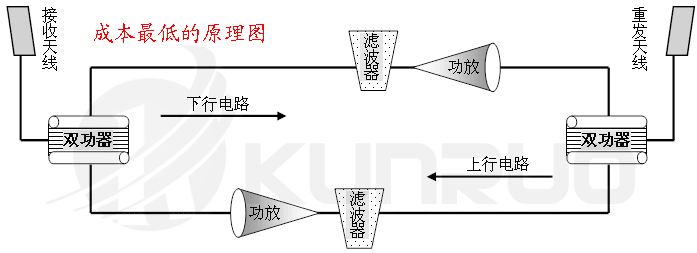

三、成本最低的原理圖

.

最簡單的放大器，只需要雙工器,濾波器，功放串聯即可，調試也極為簡單，器件沒壞就能用。也無可調試的器件。

原理分析：

1、雙工器：將上下行信合路在一條線路。

2、濾波器：選擇需要放大器頻率，如900MHz，就先900MHz的頻率。

3、功放：放大信號。

優點：價格非常低，生產速度快。

缺點：信號質量無法保證，對周圍與基站的干擾大。

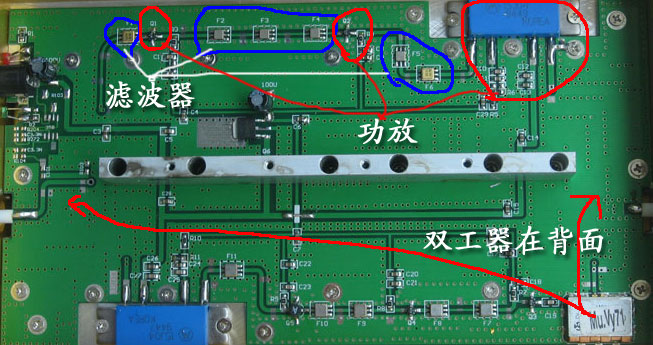

如下圖，原理對應上圖。

比下圖更省成本的方法是外殼都改為塑料殼,塑料殼散熱差，但功率做小也可以用。

發展到最終情況為：只求一部分環境能用。
