雙頻直放站（微型）

    坤若本款直放站主機屬于坤若2.0級產品，是之前產品的升級型，也是坤若產品的下一個發展方向，為了不再出現第一款產品被嚴重山寨，本款產品已經申請了外觀與內部結構等多項專利。

    坤若2.0系列產品，是為了各項技術指標更好，一兩年內保住坤若在國內做最好放大器地位，而不惜硬件與生產成本的一系列產品。

    本款產品，殼體單頻與雙頻可共用，可根據需求定做為選帶直放站，可內置無線監控模塊。以國內的現實環境需求，1棟需要覆蓋8層樓的民房，如 KCD23 一臺雙模主機帶8個室內天線，可實現移動聯通電信三網手機信號8層樓房穿墻覆蓋。

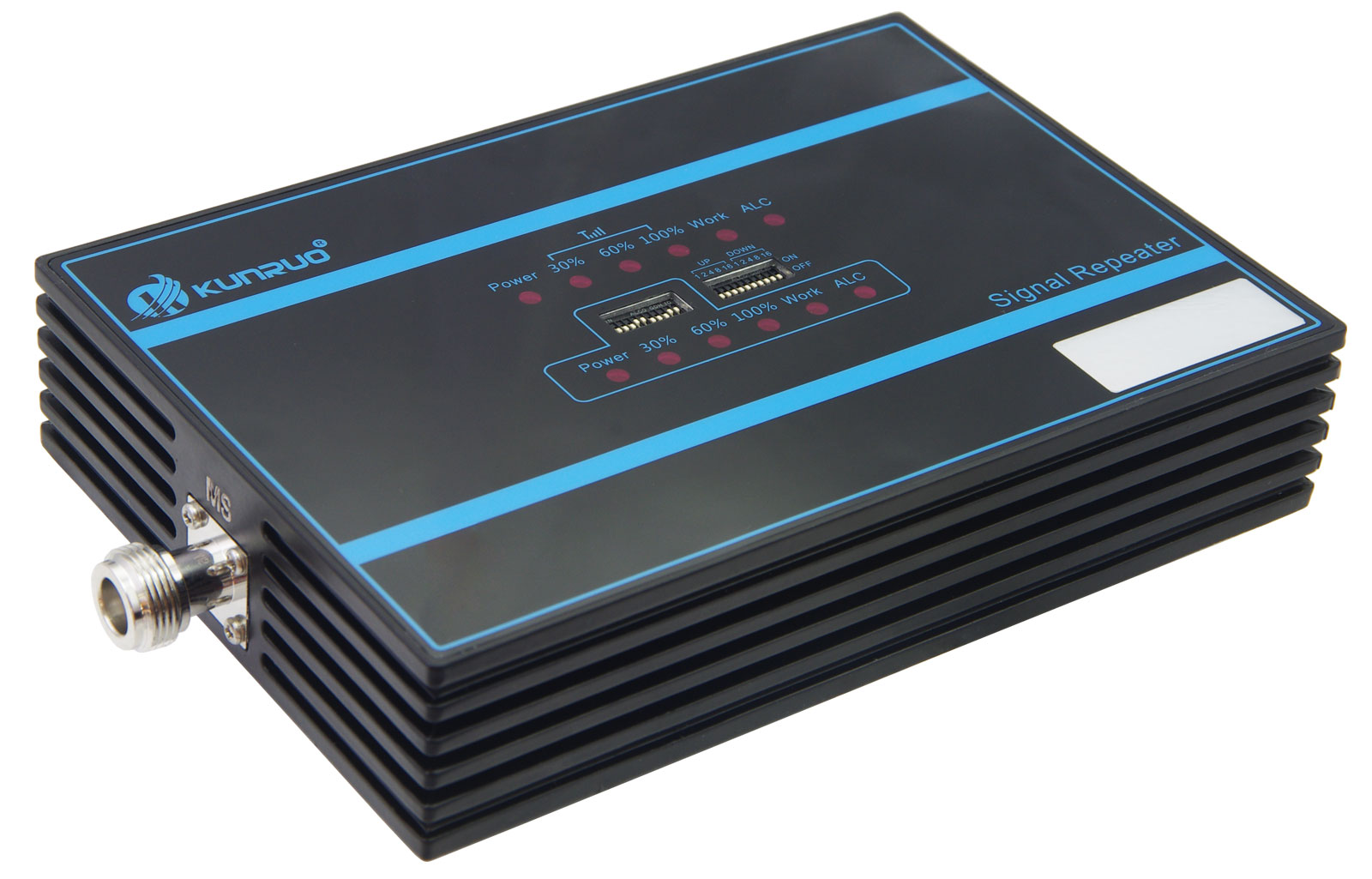

產品圖片：（點擊圖片可放大）

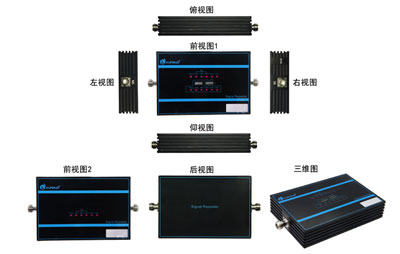

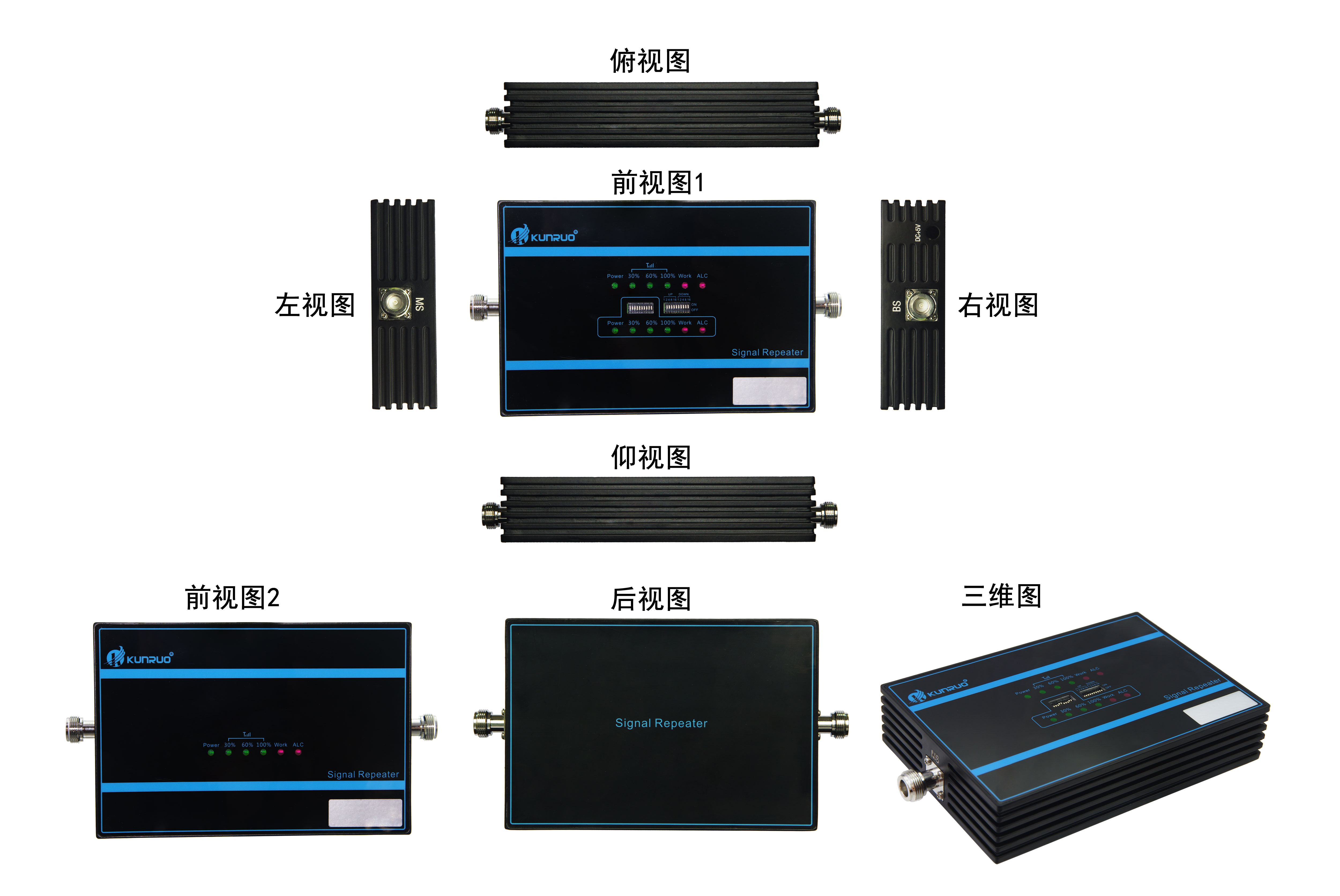

外觀專利原圖	點 擊 圖 片 可 放 大	內部結構專利圖
		更新中... 可聯系QQ索取
		更新中...

主機特點：

1、做工：殼體內部采用多格模塊化設計，將各級信號在內部分開實現完美隔離，從根本上解決內部信號自激的可能。不含接頭螺絲，主機內部共120顆螺絲固定，使得電路主板、鋁殼體和鋁蓋板渾然一體，只為信號質量變的完美。

2、工作穩定:本公司每一臺主機，滿功率輸出后，室外輸入信號再增加25-30dB，主機技術指標不惡化。能保證各種復雜環境主機始終最佳狀態工作。

3、低干擾:信號質量相關指標，三階互調、電壓駐波比、帶內波動等指標可達招標標準。上行噪聲系數低于3dB，高于招標標準，對基站噪聲干擾更小。

4、低功耗器件，小體積： 同時解決移動聯通電信三網信號，一棟城中村8層樓房覆蓋還能保證穿墻，而體積只做到170*115*35mm。就是因?yàn)檫x用了優質的低功耗器件，便宜的元器件是不可能做到如此小的體積。

5、低輻射： 相對于市場常見的手機信號覆蓋設備，坤若0.2W輻射的主機覆蓋效果高于淘寶網2W輻射的大個子主機。

6、告警與監視系統，易安裝： 主機內部指標全自動控制，用戶不用擔心主機的工作狀態，一旦出現指標惡化的情況Work燈會常亮告警。

7、增益調節系統：用戶可以根據ATT撥碼，調節主機的工作狀態，只讓主機覆蓋一個房間就只覆蓋一個房間，做到不放大附近的信號也不干擾附近的信號。本功能為專業級安裝人員設計。

8、信號過強指示：在室外信號的強度超過主機需求10dB以后，ALC燈亮起。這是可以通過ATT撥碼衰減主機的增益，解決了放大器在超強信號環境中可能產生的增益干擾。

9、指示燈模塊化：信號指標燈采用模塊化設計，固定于蓋板上，方便用戶定制顯示效果，換成LCD顯示屏也不用改動主板，極大的方便了OEM定制。

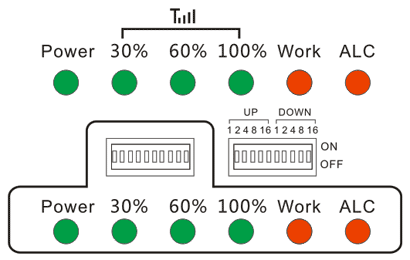

實用的信號監視系統。

注：上圖帶方框部分為高頻信號指示燈。

信號燈： 信號達到主機最大輸出功率的30%時亮1個燈，60%時亮2個燈，100%時亮3個燈。

工作燈Work：手機工作時Work亮 （功能：手機發射信號的檢測，安裝故障的檢測，主機自激檢測）
未使用手機時Work燈亮：大部分情況是室內天線發出的信號讓室外天線接收到了，請調整好內外兩天線的距離或者位置。

ALC燈:當室外輸入信號超過主機需求10dBm以后亮。
代表室外信號過強，這時可以通過ATT撥碼衰減主機的增益，此功能主要是為解決放大器在強信號環境的增益干擾。非專業級人員，不用理會ALC指示燈，不影響使用效果。

ATT撥碼開關 : 功能為衰減主機的增益，最高31dB。 1-2-4-6-8-16 代表衰減的數值。數字組合可以相加。
例： 1、第一個和第三個撥碼到ON狀態代表衰減1+4=5dB。2、第四個撥碼到ON狀態代表衰減6dB。
3、全部撥碼到ON狀態代表衰減31dB。 4、全部OFF狀態代表主板原始狀態，此狀態增益最高。

UP:代表衰減上行。Down:代表衰減下行。 電源Power:接通電源后燈亮。
BS：（基站Base Station）連接室外天線。 MS：（移動站Mobile Station）連接室內天線。

技術指標：

提示：
