手機信號放大器安裝，天線電纜距離分析

-

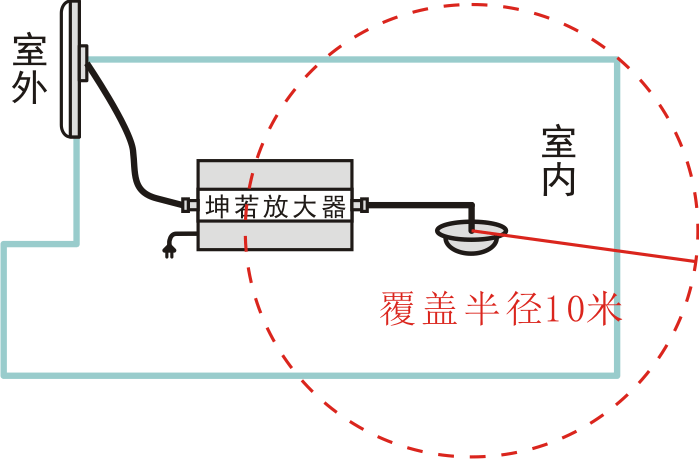

如下圖，為放大器，最常用的一種安裝圖。以本圖為例，本章分析線材距離為多少最為合適。

手機信號放大器安裝小知識:

1、在室內高3米左右的環境，通常室內天線的有效半徑距離約為10米。按面積計算，內天線的覆蓋面積約300平方。

2、線使用越長，信號損耗越多。線越差，損耗越大。

3、室外天線必須放置在窗外，如果能放在樓頂最好。

家用環境分析:

家用環境，面積一般較小，安裝方案也同上圖非常像。

1、內外兩天線的距離：因天線的覆蓋半徑為10米左右，所以內天線與外天線的距離最好是大于10米，15米以上最為理想。如果有墻體相隔，距離可以適當少些但也不應小于8米。

內外天線太近的后果：內天線的信號被外天線接收到，信號自我循環，產生自激干擾。

2、內天線與放大器的距離:內天線覆蓋半徑可以達到10米，當然可以穿透主機外殼，干擾器件。通常小功率主機內天線相隔2米以上最合適。（工程安裝20dBm以上的主機最好超過5米以上）

3、外天線與放大器的距離：外天線的信號覆蓋同樣能達到10米。再因外天線要盡量的升高些，拾取更好的信號，通常外天線電纜的長度大于10米最適合。當然也不能太長，太長的電纜損耗大，室外電纜最好別超過30米。

工程安裝環境分析:

工程安裝，記住家用環境的技巧外。還需要記住一句(線使用越長，信號損耗越多。線越差，損耗越大。)

故事：500平方的旅館，30個房間。一位新手用了一臺KG26放大器，用75-5線，接了30個室內天線，每個房間安裝了一個天線。安裝后發現沒效果。后來打電話給我，我讓他室內的30個室內天線改裝成3個，最后每個角落信號都是滿格。

本故事，新手犯了如下幾個安裝錯誤：
（1）安裝多個天線，不應該采用75-5這種最差的電纜。
（2）線材使用太多，接30個室內天線，信號在線材中就已經損耗完。到室內天線都沒信號了

工程安裝，通常在每層200平方左右的房子，每層安裝一個室內天線即可。屏蔽不是很嚴重的環境約相隔15米安裝一個室內天線。內天線帶的不是很多，一般穿1-2層墻沒問題。KTV等特殊環境，可多安裝幾臺，1500平方普通環境只需要安裝一臺，KTV安裝2-3臺放大器就行。
