平板天線(板狀天線/壁掛天線)——拆機分析

平板天線(又名：板狀天線,壁掛天線)為定向天線，在手機信號放大器/直放站的安裝中，因平板天線體積小，技術指標好，運輸方便等優點，可謂是最理想的天線之一。

技術指標

頻率：	800-2500MHz
增益：	（900MHz：7dB）(1800MHz:8dB)
垂直面角度：	(900MHz:65度)(1800MHz:60度)
水平面角度：	(900MHz:90±15度)(1800MHz:75±12度)
駐波比：	<1.4
前后比：	(900MHz:-6dB)(1800MHz:-8dB)
阻抗：	50歐姆
極華方式：	垂直
最大功率：	50W
尺寸：	215*185*50
重量：	0.7KG
天線罩材料：	ABS
工作溫度：	-40至70度

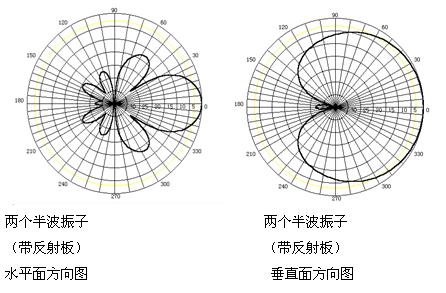

工作圖

天線結構

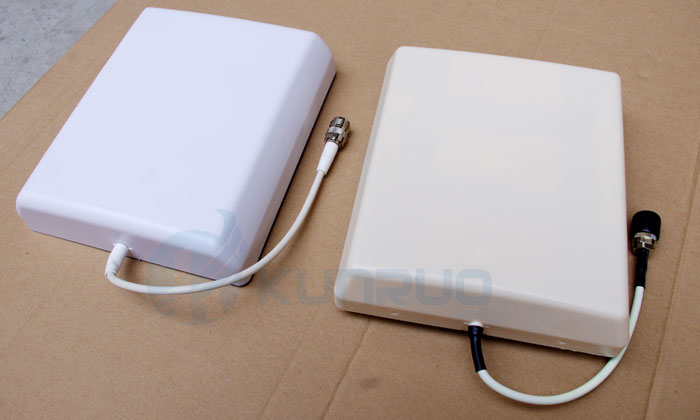

如下：左圖為室個平板天線，右圖為定外平板天線。

可以看的見，室外平板天線下方增加了兩個排水孔。顏色沒有關系，以下兩個天線廠家不一樣，所以顏色不一樣。

平板天線罩采用抗紫外線ABS材料，不用擔心日曬雨淋。

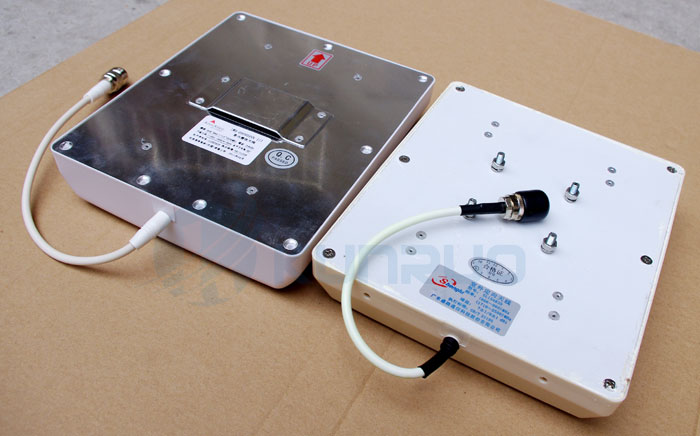

平板天線的背面，左室內，右室外。針對的安裝環境不一樣，安裝配件也不一樣。

安裝配件，左邊室內版本的安裝配件，需要打孔。室外版本的安裝配件，主要是為了方便把天線固定在一根木桿上。

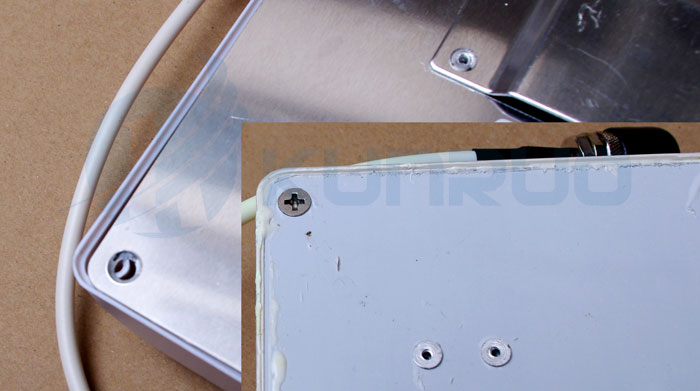

室外平板天線，多涂了一層防水膠，更好的防水。室內平板天線雖然無防水膠，但這樣的做工進雨水幾乎不可能。

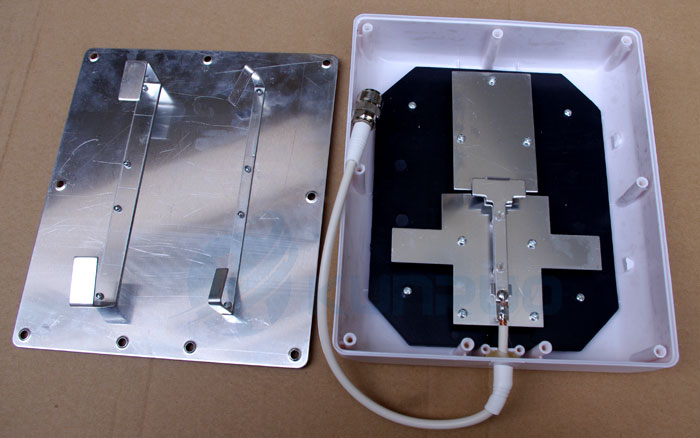

平板天線的內部結構，左邊的反射板，使平板天線定向工作。

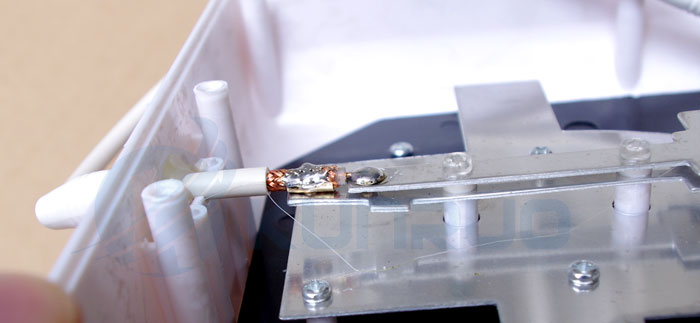

接線處，懸于空中，雨水就算進的了平板天線內部，也影響不了線路，所以室內平板完全可以當室外天線。不用擔心進水。

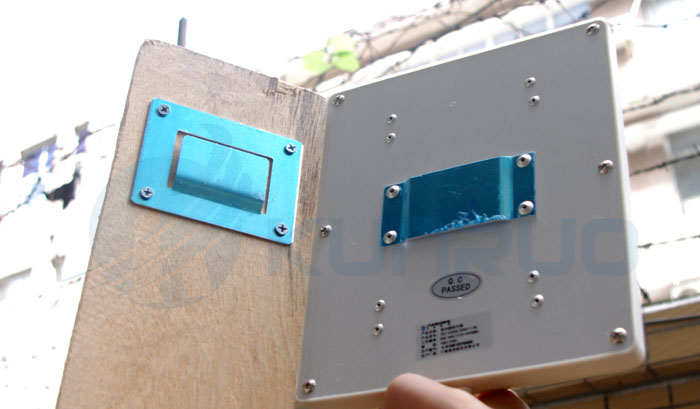

室內平板天線，用作室外，安裝同樣方便面。

用作室外天線時，平板天線最好放置在信號較好的空曠地帶或者樓頂。

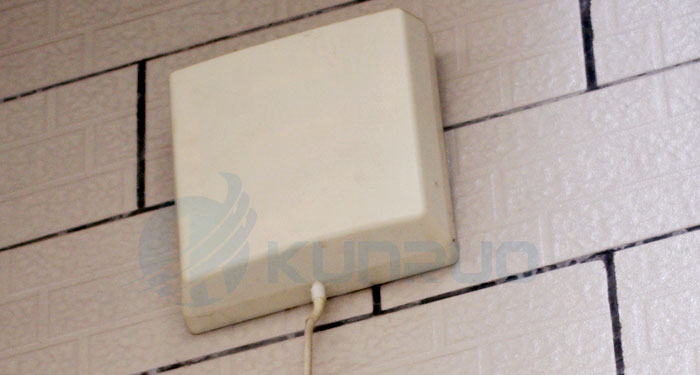

有適合的信號，也可掛在墻上，所以平板天線也叫壁掛天線。這樣安裝不影響環境。

安裝手機信號放大器，推薦大家使用平板天線(體積小，易包裝，指標優，室內室外效果都理想,相對八木天線不影響市容)
