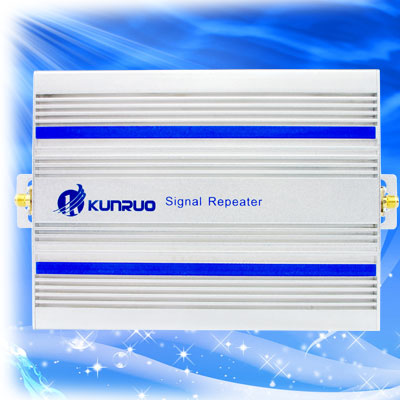

坤若電信手機信號放大器KC10

點擊可查看大圖

KC10，電信2G與3G信號通用。是我公司專為小面積用戶定制的一款產品。與其它同類產品對比在擁有更好質量信號的同時，增加了Alarm告警信息燈，只要指標有變差的可能，指示燈就會亮起，Alarm燈不亮，就不會對周圍的信號環境產生干擾。

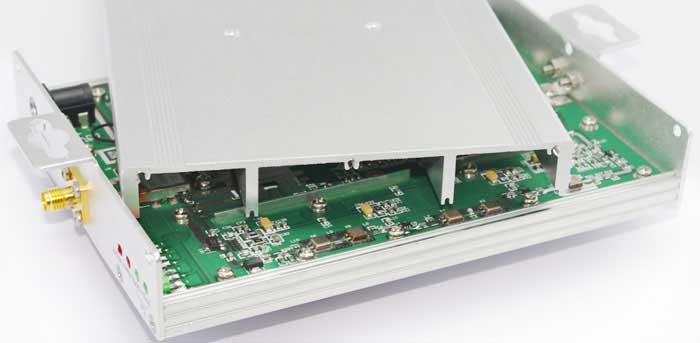

 KC10內部結構圖:

兩鋁材的結合，將主機分成三個屏蔽盒。剛好將上行，下行，雙工器三股信號隔離。大大降低了主機內部信號互串產生自激干擾

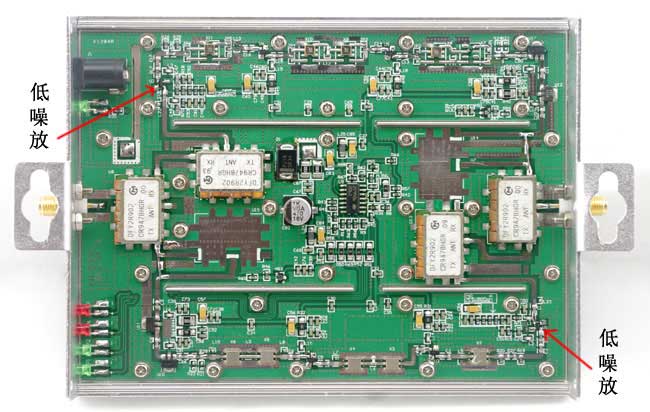

如上圖：上下行都帶低噪放大電路。如果沒有此電路，噪聲系數指標就會非常差。噪聲系數是干擾基站最重要的指標，會讓基站的覆蓋范圍變小。主機如果沒有此電路20mW的主機還不如10mW的主機覆蓋效果好。

此電路在放大器中是非常重要的。因?yàn)槠骷^貴很多放大器省掉了。此電路必須位于第一級放大，四個腳的器件為主器件。

如上圖：上下行同時工作時0.63A*5V=3.15W。

萬用表測試功耗方法：(可用此方法自己測試)

萬用表調整到測試電流項后。將正極插入電源插頭中心，電源插頭的外芯與主機外殼連接，將萬用表的另一根線連接主機電源接頭的中心軸。

電流A*電壓V=功耗W。

測試結果：KC10功耗低于同類產品約1-3倍。

 信號監視系統

信號燈：亮了正常（功能：主機輸出功率強度的檢測）
30%亮?xí)r：一般可保證一個小房間正常使用。
100%亮?xí)r：一般城中村可覆蓋一層，金屬防火門可穿透一層。
（本主機最好的狀態是Alarm剛熄滅的時候，此時極限可帶兩個內天線。非高手勿試!新手不可試）

告警燈Alarm：亮了不正常（功能：主機指標監控）
此燈亮?xí)r，主機同樣可以工作，只是主機偏離了最佳的工作狀態。
如果Alarm燈亮：閃爍代表指標將要惡化，常亮代表指標已經惡化。將室外天線移動至信號稍弱的位置，可解決告警問題，因?yàn)锳larm燈亮是室外輸入信號過強導致主機過功率輸出。

工作燈Work：手機工作時亮才正常（功能：手機發射信號的檢測，安裝故障的檢測，主機自激檢測）
檢測到有手機工作時亮。手機未工作時亮 代表主機安裝不正?；蛘咧鳈C(jī)異常。
如果Work燈亮：大部分情況是室內天線發出的信號讓室外天線接收到了，請調整好內外兩天線的距離或者位置。

電源Power:接通電源后燈亮。
BS：（基站Base Station）連接室外天線。
MS：（移動站Mobile Station）連接室內天線。

技術指標：

KC10不管從電路設計，還是外觀設計，都可以看出是精心為小面積用戶打造的一款產品。

信號質量差的手機信號放大器不光自己有時滿格信號打不出電話，更影響了周圍的信號環境，安裝面積越大影響越嚴重，對基站的干擾也會更大。
