2、專利鋁腔體：免加工專利技術生產出來的鋁腔體，不需要再次加工，保持著鋁材的光澤，屏蔽與接地更為理想。
3、模塊化設計：顯示模塊分離式設計，需要OEM的用戶，不需要改動電路主板，可以實現低成本大量備貨。
4、接頭加厚：連接桿比普通SMA厚0.8mm，普通SMA接頭用力過大時容易折斷的問題，徹底解決。
5、接頭牢固：連接頭裝配專利工藝，接頭夾于鋁板與鋁腔體中間，再夾于ABS外殼中間，接頭更加穩固。

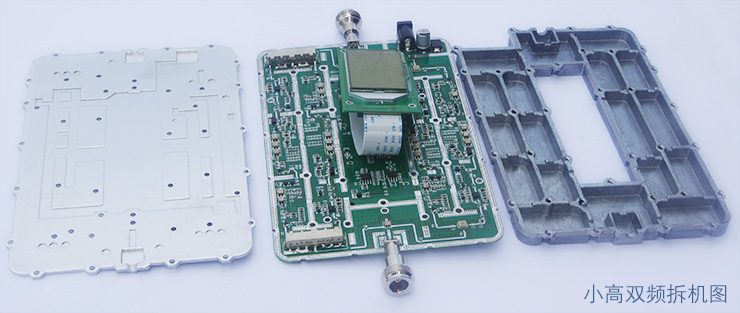

6、屏蔽性好：PCB主板，夾于鋁板與鋁腔體中間，將射頻電路完全密封在鋁腔體之中。讓主機擁有頂級的屏蔽性能，同時也保證了散熱需求。
7、量產速度快：產品外殼，采用免加工專利工藝，所有殼體通過模具成型，可實現，短時間內大批量備貨生產。
每款產品都具有完全知識產權。新開發產品申請外觀專利，版權，實用專利后開始上線銷售。

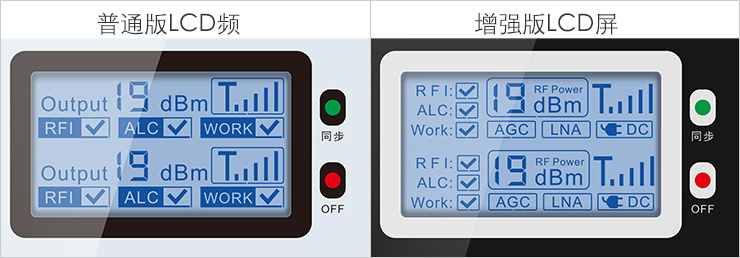

LCD顯示屏說明(內容受版權保護)
Output 19 dBm:代表主機的輸出功率，信號分為9和19dBm兩檔顯示,當信號為9dBm時，主機可托內天線1-2個，當信號為19dBm時代表輸出達到最大功率，可以托4個以上室內天線。
五格信號 :?代表室外信號輸入強度。5格時最為理想。
RFI干擾告警：顯示√時，代表主機指標即將變差，這里需要調整內外天線與線路，盡可能不顯示√為主機的理想工作狀態。
ALC自電平控制：主機達到滿功率輸出后,室外輸入信號再增加時ALC電路開始工作顯示√，保護主機的的元器件在理想狀態下工作。
WORK工作：手機工作時顯示√,代表主機正在將手機信號向手機基站端發射。
OFF關閉：當LCD中的RFI干擾告警顯示√后，技術指標進一步惡化時，外殼上的OFF紅燈亮并關閉主機。以防止主機指標惡化后對信號環境產生干擾。主機關閉以后需要重新上電開啟信號放大。
同步綠燈：同步指示燈只有移動4G-TD系列產品有此燈。亮?xí)r代表同步CPU開始工作。同步指標燈必須亮或者閃爍移動4G主機才能正常工作。
AGC自動增益控制：輸入放大器的信號過強時，自動衰減主機增益。（增強版本）
LNA低噪放：低噪聲放大電路。讓主機發射出的信號，噪聲系數更小。（增強版本）
| 主機型號 | 主機頻率 | |||
| XG-GD02 | GSM900+DCS11800 | |||
| XG-GW02 | GSM900+WCDMA2100 | |||
| XG-CD02 | CDMA800+DCS1800 | |||
| XG-CW02 | CDMA800+WCDMA2100 | |||
| XG-GTF02 | GSM900+TD1900 | |||
| XG-GTE02 | GSM900+TD2300 | |||
| XG-GTD02 | GSM900+TD2600 | |||
|
GSM900:890-915MHz,925-960MHz |
||||
|
可天線數量 |
1-6個 |
|
約覆蓋面積 |
1000㎡ |
|
輻射功率 |
17±2dB |
|
主機增益 |
70±3dB |
|
主機耗電 |
<7W |
|
尺寸 |
178*123*31mm |
|
包裝重量 |
0.8KG |
|
ALC |
≤30dB |
|
駐波比 |
<2.0 |
|
噪聲系數 |
約3dB |
|
三階互調 |
≤-45dBc |
|
帶內波動 |
<5dB |
|
阻抗 |
50Ω |
|
接頭 |
SMA或者N型接頭 |
|
電源 |
DC： +5V/2A |

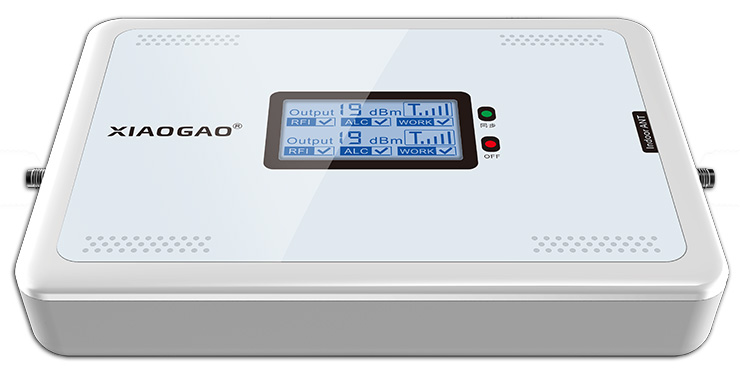

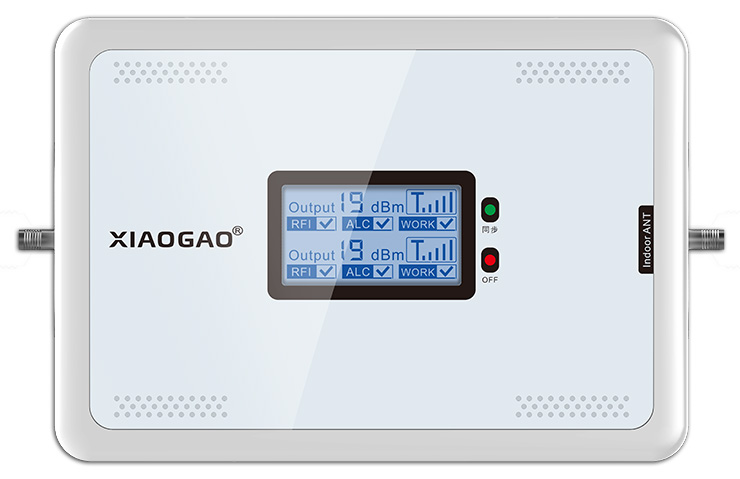

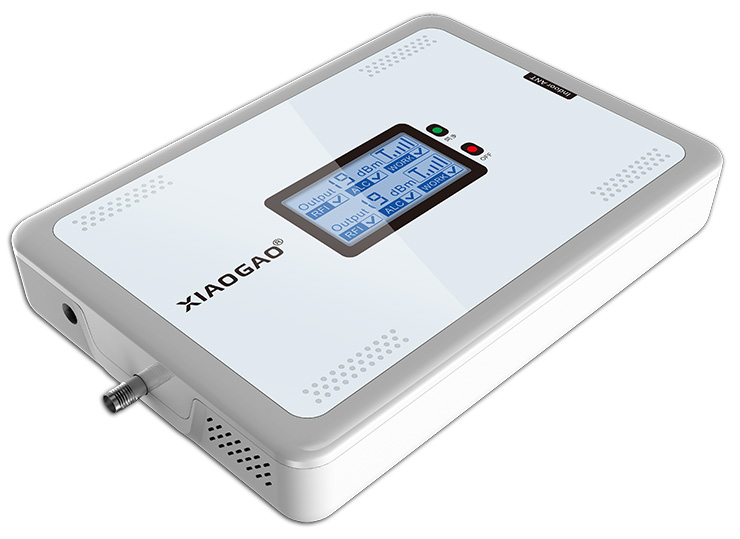

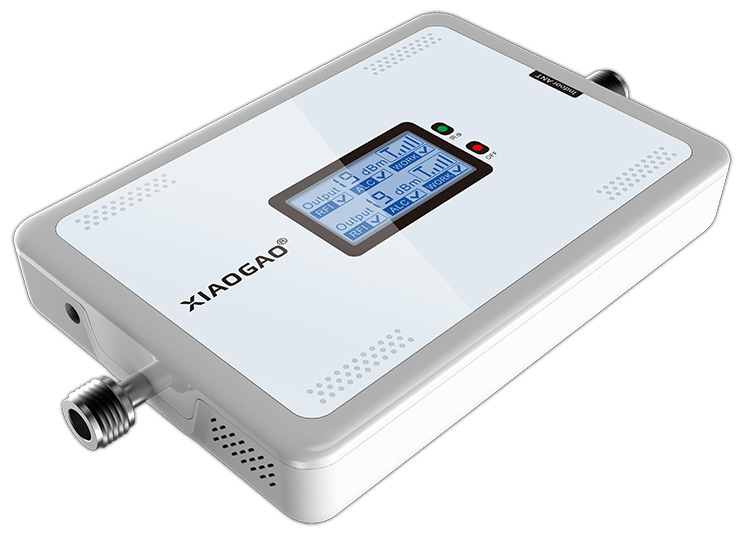

相關圖片：
