移動4G工程款直放站/手機信號放大器
本直放站，坤若為工程類用戶定制的一款產品。在1880-1920MHz頻段時，輸出功率達到27±2dBm，主機增益>70dB。最大覆蓋面積，可達4000平方米。是移動4G工程安裝高性價比的一款產品。

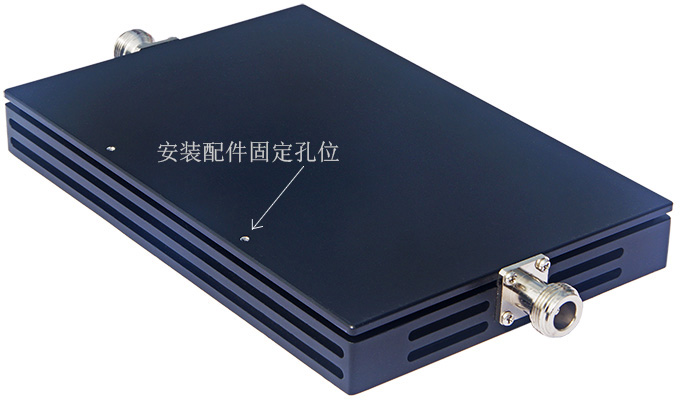

外殼采用鋁合金材料CNC加工，采用全封閉式設計，滿足了4G高頻的屏蔽要求。四周增加散熱條設計，滿足熱天外殼散熱需求。

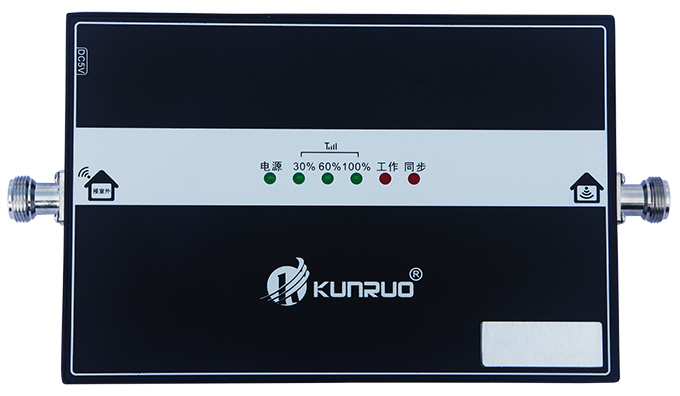

移動TD-LTE技術，主要用于中國。直放站主機面板，采用中文界面設計。

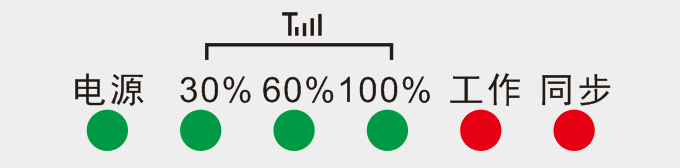

指示燈說明：
●電源燈：主機供電后，電源燈亮。電源燈只可以常亮。閃爍代表電源接觸不良或者故障。
●30%60%100%信號燈：信號達到主機最大輸出功率的30%時亮1個燈，60%時亮2個燈，100%時亮3個燈。
●工作燈： 檢測手機往基站上傳數據的信號，當手機有發射上傳信號時，工作燈閃爍。工作燈通常只會閃爍不會常亮。
未使用手機時工作燈亮：大部分情況是室內天線發出的信號讓室外天線接收到了，請調整好內外兩天線的距離或者位置。
●同步燈：同步燈亮，代表TD-LTE同步CUP開始工作。同步燈必須閃爍或者常亮，設備才能放大信號。同步燈不亮，代表沒有當然頻率的TD-LTE信號，或者主機壞了。
技術指標：
| 頻率（MHz） | 1880-1920 | 2320-2370 | 2575-2635 |
| 型號 | KTF27 | KTE23 | KTD20 |
| 功率 | 27±2dBm | 23±2dBm | 20±2dBm |
| dBm轉為瓦 | 0.5W | 0.2W | 0.1W |
| 增益 | 70±2dB | 70±2dB | 70±2dB |
| 約帶內天線數 | 1-15個 | 1-10個 | 1-6個 |
| 最大覆蓋面積 | 4000㎡ | 2500㎡ | 1200㎡ |
| 適用網絡 | 中國移動4G網絡 | ||
| 耗電 | 4.5W | ||
| ALC | ALC：1-30 | ||
| 駐波 | >2.0 | ||
| 噪聲系數 | <4dB | ||
| 三階互調 | >-45dBc | ||
| 帶內波動 | <5dB | ||
| 阻抗 | 50歐姆 | ||
| 接頭 | N頭 | ||
| 尺寸 | 182*122*22mm | ||
| 包裝重量 | 1.3KG | ||
| 電源 | DC：5V 3A | ||
注意事項：
1、●移動4G為高頻信號，請不要彩用75Ω的電纜安裝本設備。70Ω的有線電視線材，屏蔽通常只能達到1000MHz，如果用來安裝1900MHz以上的頻率，效果會大打折扣。
2、●因?yàn)榧夹g(shù)與成本原本，本設備雖然輸出功率達到27±2dBm，但是增益只能做到70dB。所以，盡量采用高增益的外天線。特別是在信號弱的環境，采用拋物面天線最效果最佳。
3、●如果大面積安裝，盡可能采用1/2或者7/8饋線，效果更佳。
4、●TD-LTE采用的時分技術，不像國外的FDD-LTE是頻分技術，所以不能做多臺串聯，也不能做成干線放大器。（時分：如：移動4G的F段頻率為1880-1920MHz，只有一個頻率，沒有上行下行，當手機工作時是通過同步CPU切換上下行頻率。頻分，為兩個頻率，上行與下行。）
