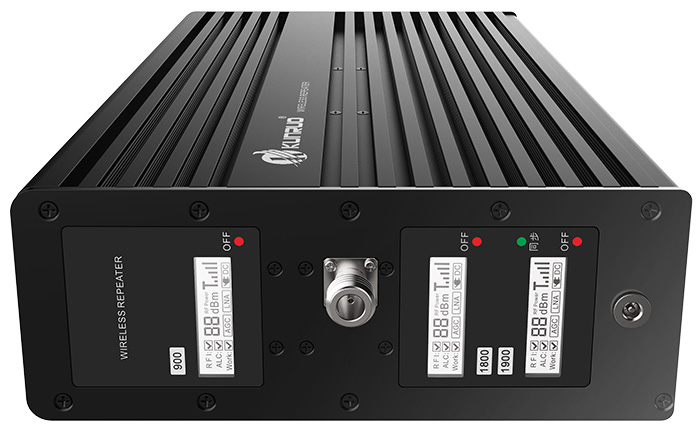

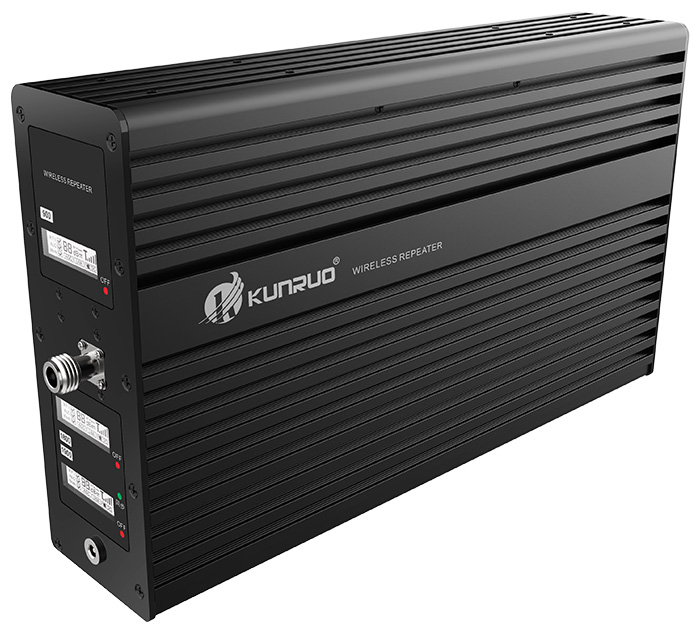

本系列產品，專為全網通大面積覆蓋定制。外殼采用360度全方位散熱設計，可滿足2-6頻大功率直放站散熱需求。
技術指標：
共40多個型號，詳細見http://erp.shuiguojie.cn/ （系統調試中）。
| 放大頻率 | （）中的字母為型號縮寫 （G）GSM900 : 890-915MHz,935-960MHz （C）CDMA800 : 825-835MHz,870-880MHz （D）DCS1800 : 1710-1785MHz,1805-1880MHz （W）WCDMA : 1920-1980MHz,2110-2170MHz （TF）TD1900：1880-1920MHz （TD）TD2600：2555-2655MHz |
|
| 型號 | KR33CGDWTD KR33GDWTD KR33CGDW KR33CGDTD 等等…型號… |
KR30CGDWTD KR30CDWTD KR30CDTF KR30WTD 等等…型號… |
| 增益 | 85±2dB | 85±2dB |
| 輻射功率 | 33±2dBm | 30±2dBm |
| 可帶內天線 | 1-60個 | 1-40個 |
| 尺寸 | 518*325*82mm | 370*218*82mm |
| ALC | 1-30dB | |
| AGC | 1-31dB | |
| 適用網絡 | 移動聯通電信全網通 | |
| 最大覆蓋面積 | 20000㎡ | |
| 主機耗電 | 5頻100W，每少一頻少20W。 | |
| 駐波比 | <2.0 | |
| 三階互調 | ≤-40dBc | |
| 帶內波動 | <5dB | |
| 阻抗 | 50Ω | |
| 重量 | 6-16KG | |
| 接頭 | N接頭 | |
| 電源 | DC:24V10A | |
產品特點：
1、散熱好，不燙手：

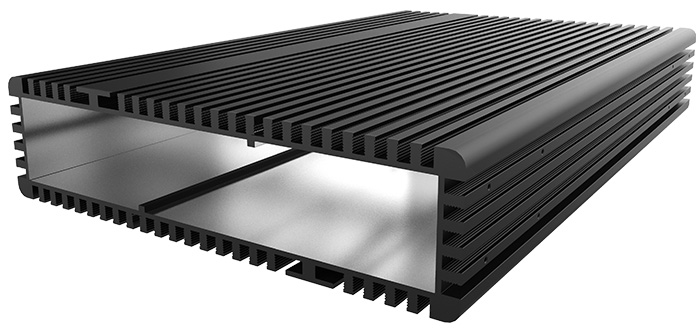

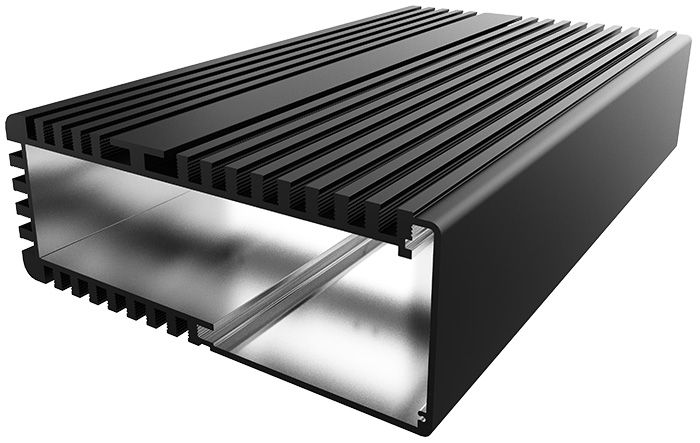

多頻大功率設備，功放多發熱量大，外殼散熱不夠時，容易損壞器件，導致質量問題。坤若為多頻大功率設備研發了360度全方位散熱外殼，預防了因產品溫度過高而出現的質量問題。

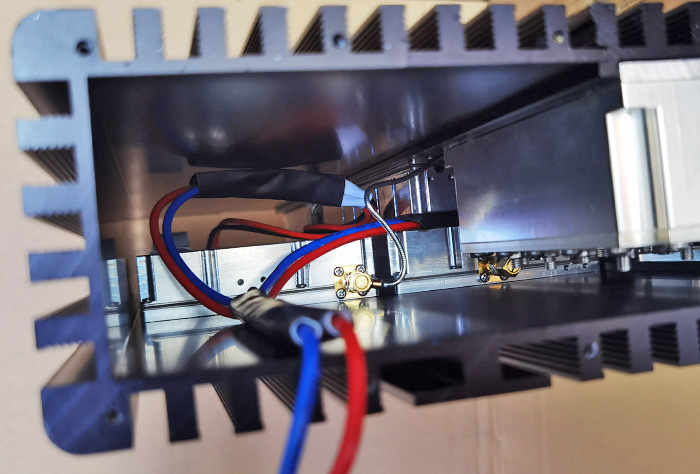

如下圖：為內部實拍圖片，最多可安裝6個模塊，模塊分兩層，安裝不疊加，每個模塊都都有單獨的散熱片。
2、模塊化設計：

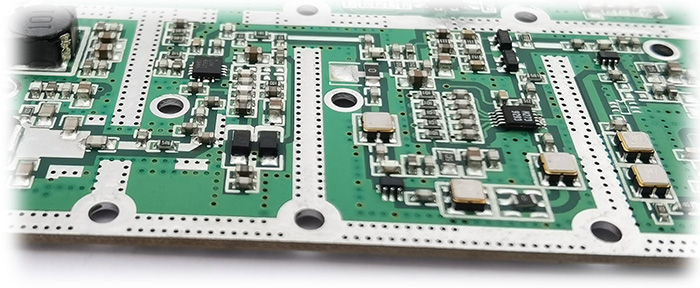

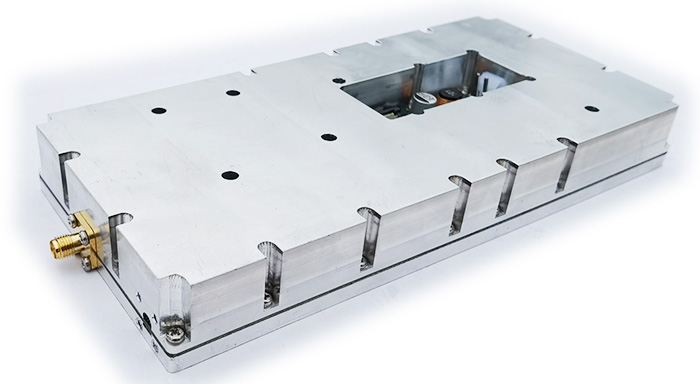

射頻單元模塊化，為相應的信號設計了相應的屏蔽腔體，各路信號在主機內部完全隔離，不會出現主板信號外泄導致信號內部自激干擾。腔體模塊采用鋁合金材料，經過CNC加工而成，散熱與信號隔離都達到了最優。
CNC模塊是運營商級產品常用的生產工藝，在民用市場因成本太高采用較少，這也是我們批發價格遠高于許多產品的原因之一。
3、ALC+AGC
ALC與AGC雙重保護。ALC電路自動保護元器件在正常范圍內工作，AGC電路自動調節增益最高可達31dB預防主機對環境產生干擾。
4、國產全新器件
主要射頻元件，90%以上采用國產全新器件，與華為相同的供應商。坤若所有系列產品，全部采用全新器件。新器件讓產品的技術指標更好壽命更長。中國已不是10年前的中國，特別是通訊。
5、研發
本系列產品的設計，同時推出40多款產品，每款產品都可以實現快速定制生產，一殼多用滿足不同的成本需求，模塊化，顯示分離，快速多樣化OEM定制，等。這些生產工藝是這些年研發投入與經驗的總結。

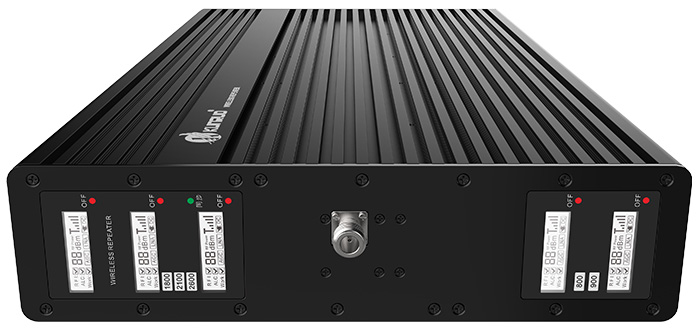

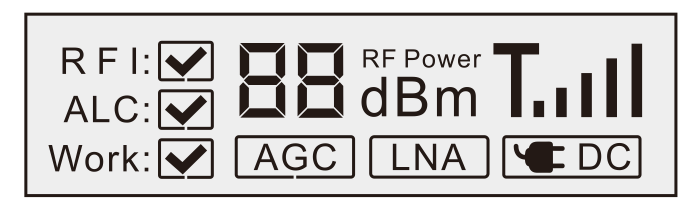

顯示屏數據說明：
RF Power 88 dBm :代表主機的輸出功率。如主機的輸出功率為15dBm時，33dBm時，顯示屏會顯示出相應的輸出功率。
五格信號 : 代表室外信號輸入強度。5格時最為理想。
RFI干擾告警：顯示√時，代表主機指標即將變差，這時需要調整內外天線與線路，盡可能不顯示√為主機的理想工作狀態。
ALC自電平控制：主機達到滿功率輸出后,室外輸入信號再增加時ALC電路開始工作顯示√，保護主機的的元器件在理想狀態下工作。
AGC自動增益控制：ALC起控達到5dB以后，AGC開始工作，最高可減少主機增益31dB,預防高增益產生干擾。
LNA低噪放電路：只要射頻電路正常工作時，自動打開低噪放電路。
WORK工作：手機工作時顯示√,代表主機正在將手機信號向手機基站端發射。
外殼OFF紅燈：當LCD中的RFI干擾告警顯示√后，技術指標進一步惡化時，外殼上的OFF紅燈亮并關閉主機。以防止主機指標惡化后對信號環境產生干擾。
同步綠燈：同步燈只有移動4G-TD系列產品有此燈。亮時代表同步CPU開始工作。同步指標燈必須亮或者閃主機才能正常工作。
