手機信號放大器安裝，75-7電纜N轉F接頭接法

75Ω電纜為有線電視專用電纜，因生產量極大，所以價格相對于50Ω通信專用電纜非常便宜，在1000MHz以下頻率采用75Ω電纜效果還算理想，所以75Ω電纜可以在CDMA800與GSM900頻率中正常使用。DCS1800，3G，4G頻率高，所以對線材的屏蔽性能與傳輸要求都更高，如果采用75Ω電纜效果大打折扣，請使用50Ω電纜。

一、視頻

二、圖文

1、準備工具：剪鉗，老虎鉗，小刀，膠帶。（實際安裝中，工具一把小刀也可）

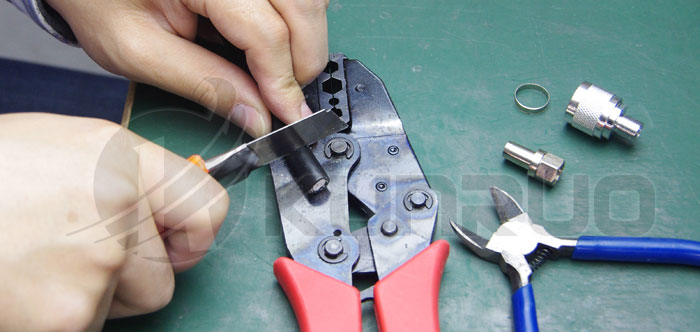

2、切去絕緣體等約10mm，銅芯露出約10mm。

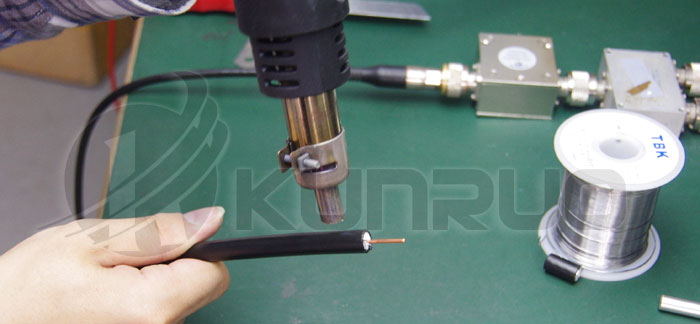

3、75-7線保護套如果太緊，可以用風槍（現場可以用打火機）加熱保護套，這樣F接頭制作更容易。

4、插入F接頭。

如圖

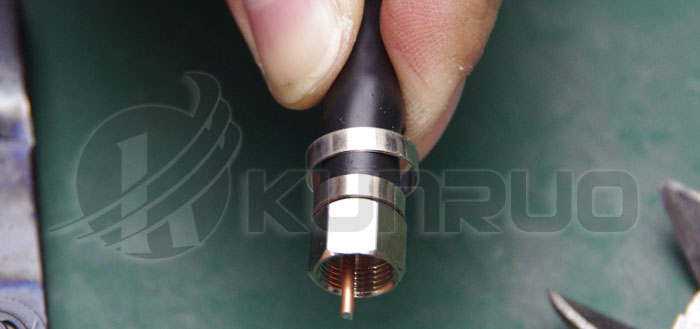

5、套上鐵環。

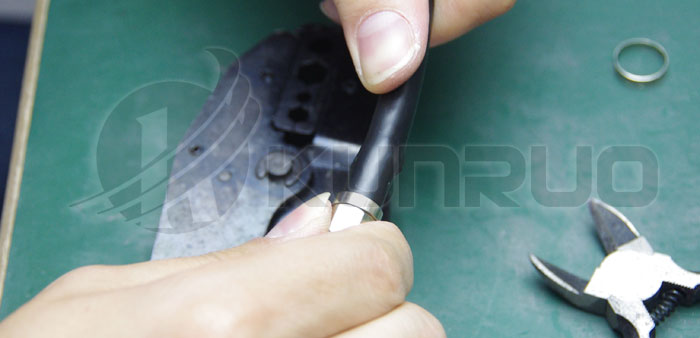

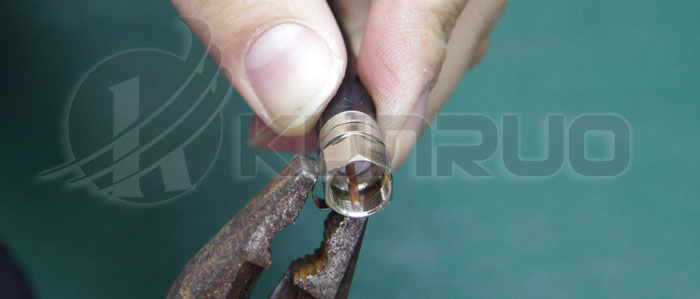

6、用老虎鉗夾緊鐵環，使接頭與電纜的連接更加牢固。

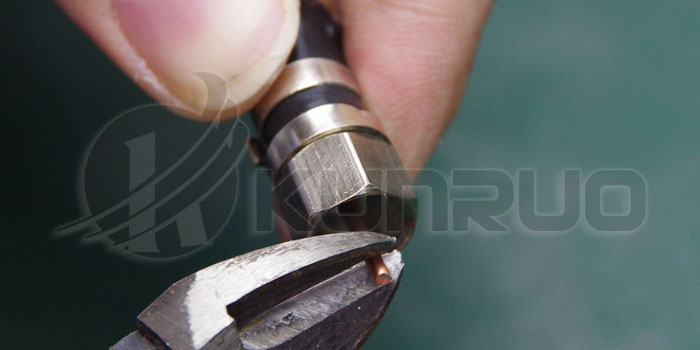

7、剪去多余的銅芯，漏出F頭約5mm最佳。

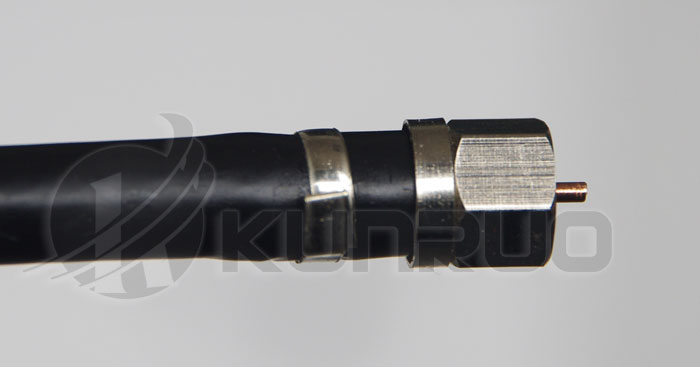

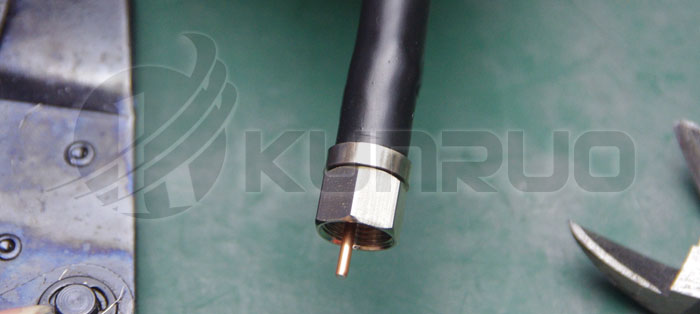

如圖，銅芯漏出約5mm。

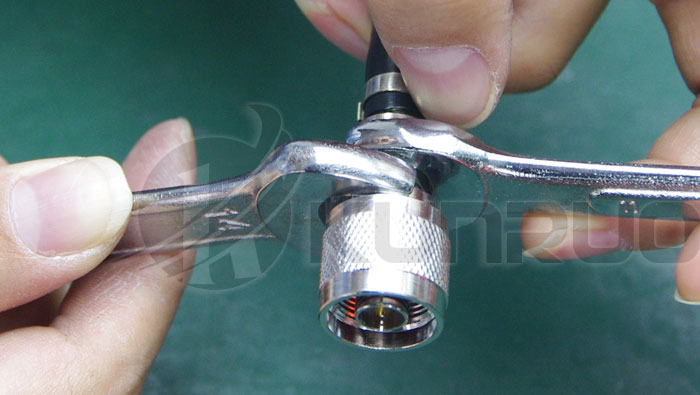

8、用扳手?jǐn)Q緊，效果更好。也可手動寧緊。

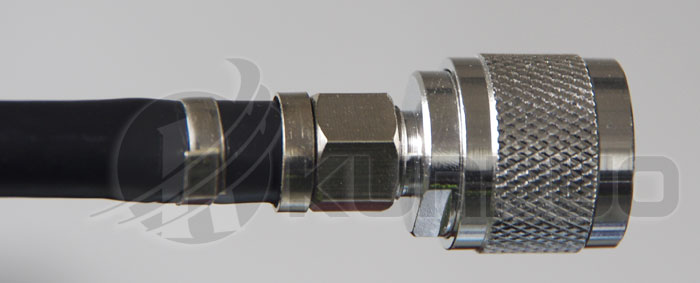

9、連接完成后的效果圖。

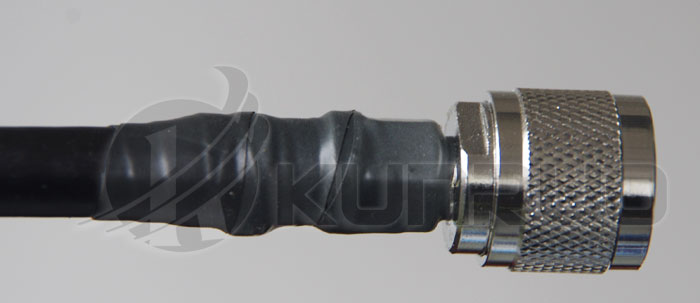

10、制作完成后，接頭應該用膠帶纏好，這樣接頭更耐用。實際安裝過程中，有連接

.

.
